Creo Elements/Direct删除尺寸自动排列的方法

Superman 2021-8-22 11:44:47 发表于 工程图 [显示全部楼层] 回帖奖励 阅读模式 关闭右栏 1 399
Creo Elements/Direct删除和增加基准尺寸后,如何保持尺寸排列位置不乱?

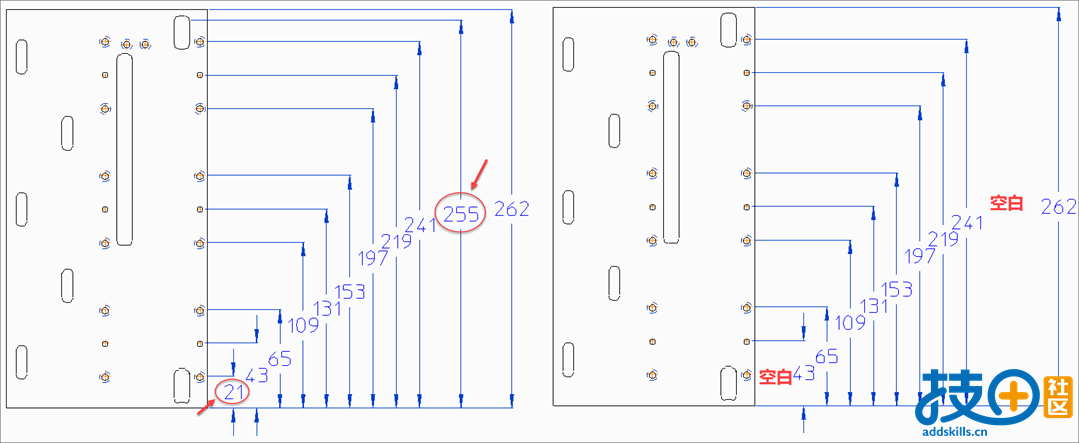

当我们创建好基准尺寸后,删除或增加尺寸后,可能尺寸排列就乱了,需要手动调整,如下图,删除红色圈内的两个尺寸后,两处是空白的。

对于长短基准、坐标、对称等方式创建的一组标注,正确的删除应该使用<去除尺寸>命令,方法如下:

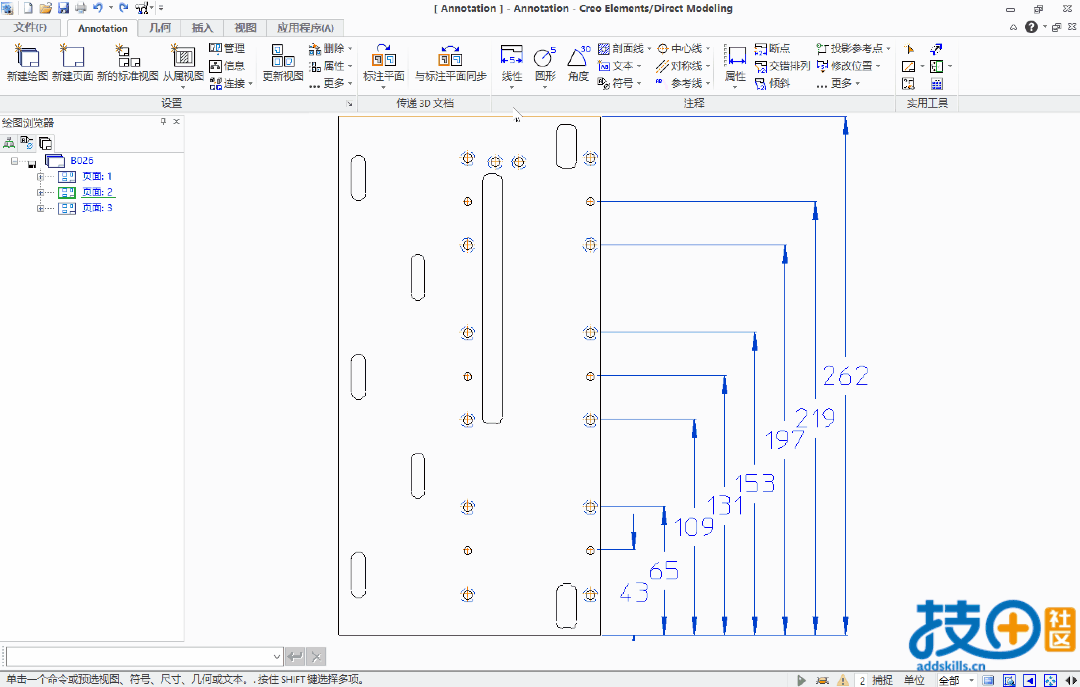

随意删除尺寸,该组尺寸会重新自动调整尺寸,无需手动调整尺寸位置。

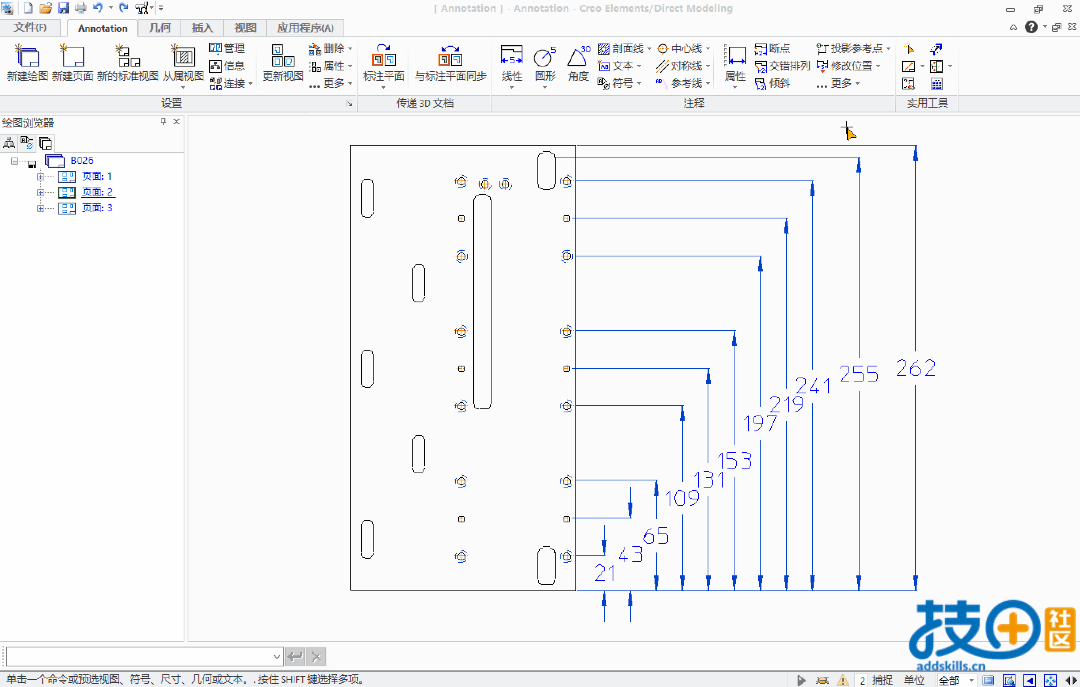

同理,如果需要增加一个或多个尺寸,可以使用命令<将尺寸置于>增加命令,并且增加的尺寸,会自动排序。

以上介绍的删除尺寸和增加尺寸,都必须基于组才可以,单一尺寸无法这样操作。

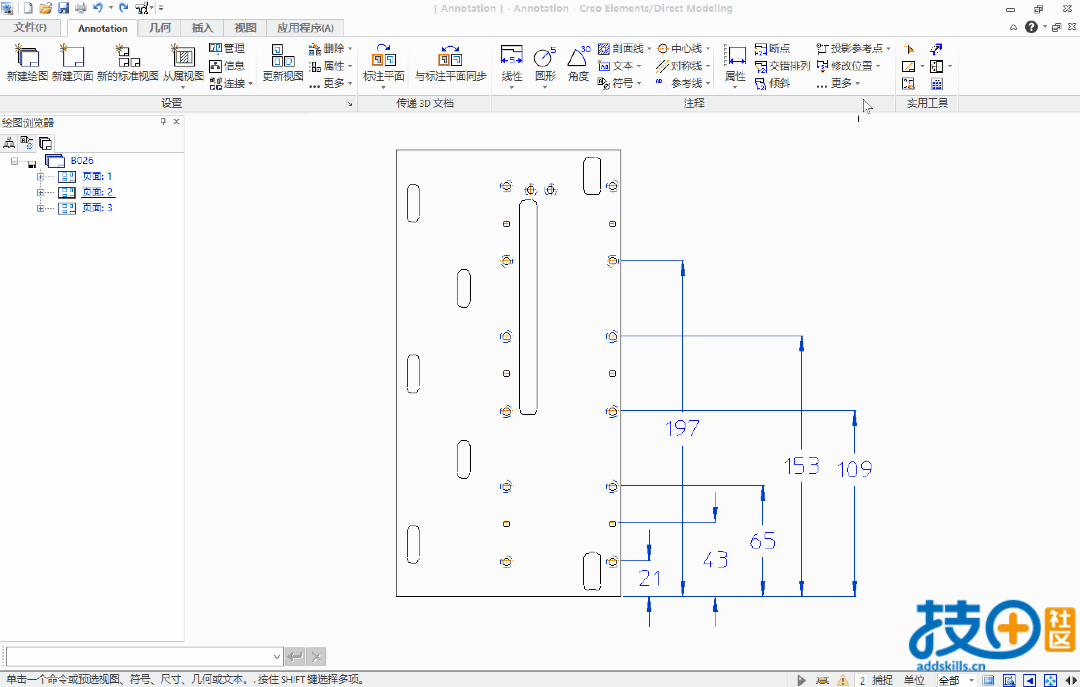

当然通过单一标注创建的尺寸,可以自定义组,将多个单一尺寸都添加至组里,然后再通过<去除尺寸>和<将尺寸置于>命令删除或增加尺寸时,也可以实现上述操作。定义组命令操作如下:

OSD初学者想了解如何出工程图和标注,请看下面的帖子:
