CoCreate 在出工程图是水平方向的数字是水平的不是垂直的

百分之十 发表于 2026-4-9 20:10
是这个数字，现在水平了，尺寸太近就覆盖了。以前都是竖直的

理解你的意思了，坐标标注的数字垂直放置，但我在设置里没有找到修改的地方

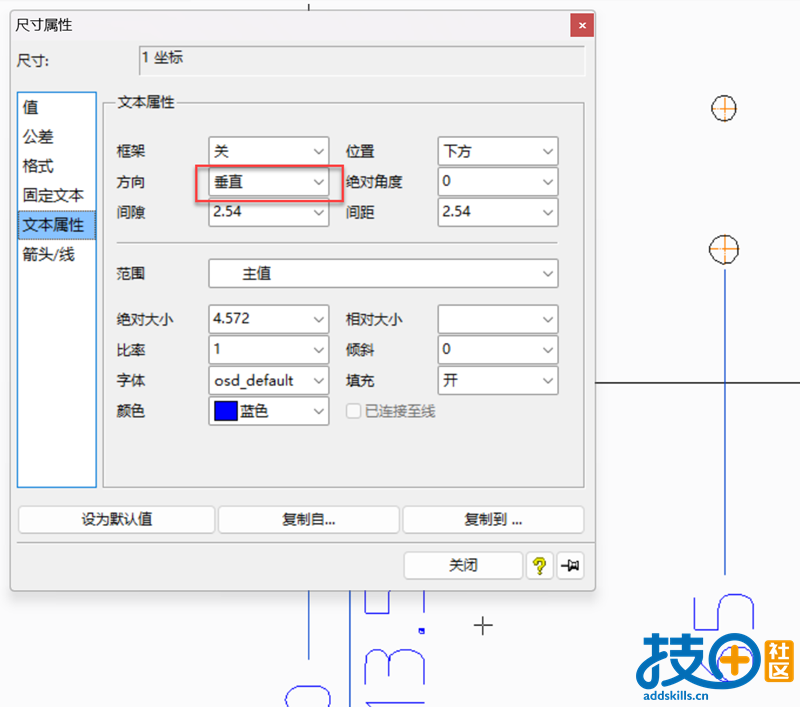

可以选中尺寸右键属性，修改方向为垂直，标注的数字就修改为方向了


接下来有两种方式可以实现其他尺寸修改：

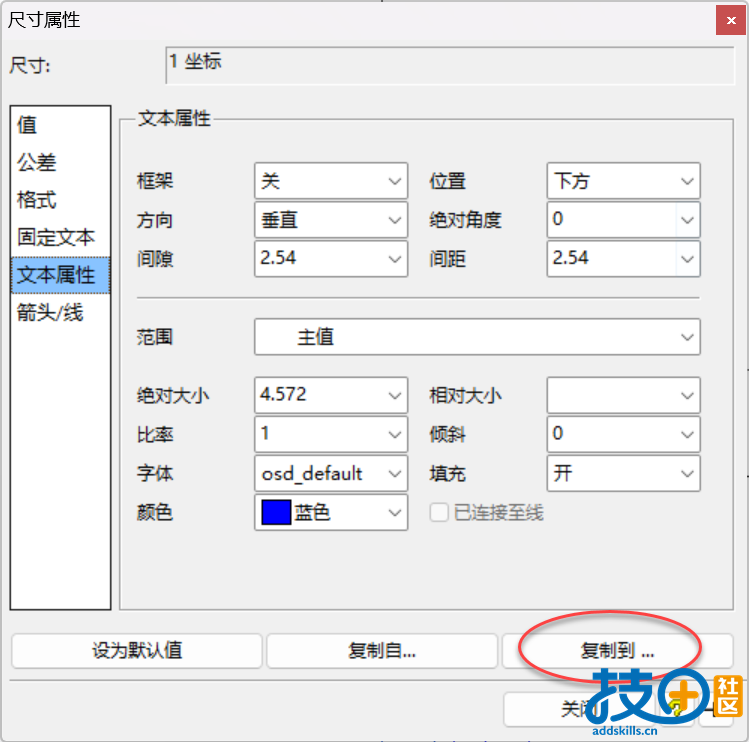

一.通过“复制到...，”选择其他需要修改的尺寸，可以多选，单次修改。这种方式，下次再标注时，还是会水平，需要再次修改，适合单次修改

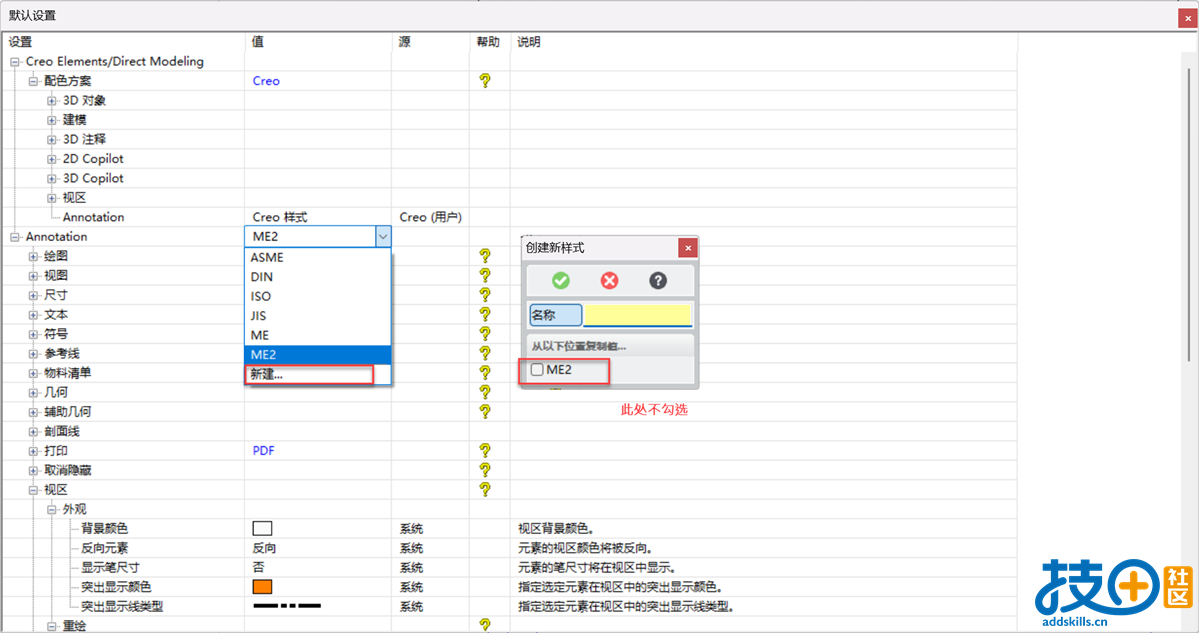

二.视窗中右键—视区设置，新建一个样式，输入名称，注意：从以下位置复制值选项不勾选，这样系统会以视窗当前的尺寸设置为模板，新建新的标注样式，因为我们提前修改了数字为垂直，新建的样式会默认采用垂直。后续标注就采用此样式标注即可
