CoCreate标注小数点由两位变成一位

哪位大神有自动改变标注尺寸的小数点位数的LISP吗？

我标注的时候现在设置成2个小数点，但是由于精度的问题，我需要把它改成一个小数点。

现在的方法是改小数点的位数需要右键点尺寸属性，然后在format栏里选.1, 这样比较麻烦，最好有那种刷子一样的LISP，刷一下就变成1位。

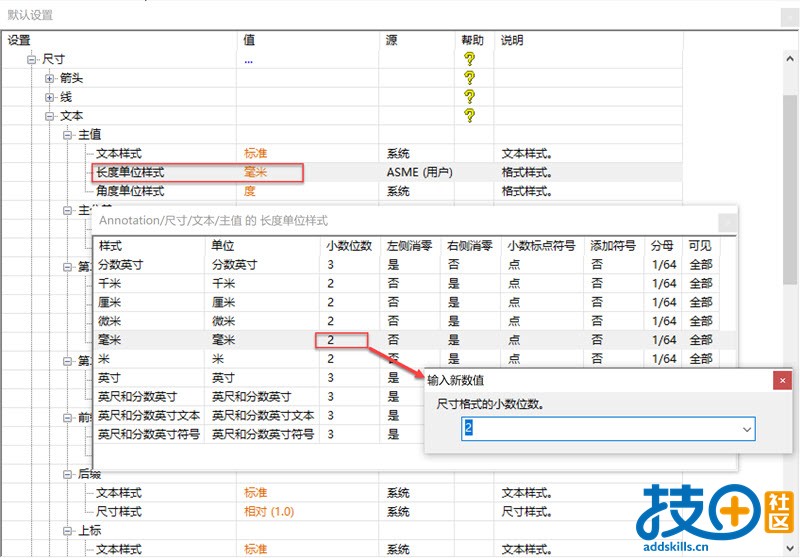

1.如果需要全局将标注小数点改成1位（这种比较少见，精度不够），可以在<文件>—<设置>—<尺寸>—<尺寸全局设置>，将全局标注尺寸小数点改为1位。

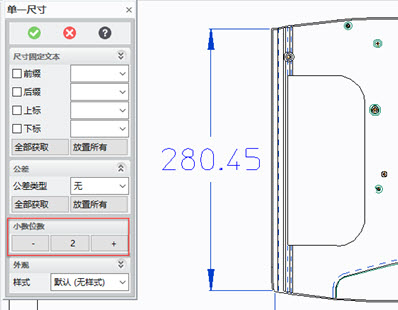

2.如果只是单独想要某个尺寸或图页尺寸小数点改为1位（其他的尺寸或图页还是为多位小数），可以在标注命令中，单独设置为1位

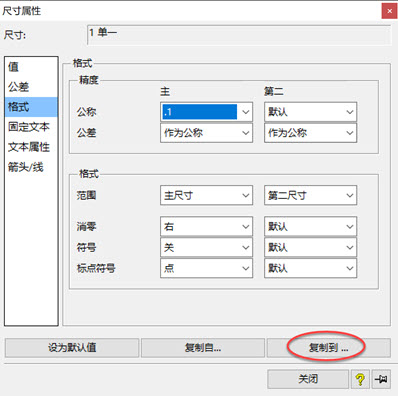

3.如果要将已经标注好的尺寸，修改为1位小数，可以先修改某个尺寸位数为.1，然后点击“复制到”，将此设置好的格式，复制到其他尺寸，那么其他尺寸都变成了1位小数。


你想要的应该是第三种方法。

是的，之前很少用这个复制到的命令。

1. (sd-defdialog 'DimPrecision1

2.         :dialog-title "一位小数"

3.         :variables

4.         '(

5.                 (DimensionObject

6.                 :selection *sd-anno-dimension-seltype* :multiple-items  t

7.                 :title "选择尺寸"))

8.         :ok-action '(sd-call-cmds

9.         (am_dim_props

10.         :dim_list DimensionObject

11.         :main_value_precision 1

12.         :page :text_props)))

复制代码

renchaoroy 发表于 2021-10-14 13:10

这个是lisp代码吗？20.1版测试不能用，请教一下如何使用？

保存为一个lisp文件，然后自动加载啊，这个操作论坛是有贴的。

1. (in-package 'sd-dimPrecision)

2. (use-package 'oli)

3.

4. (sd-defdialog 'DimPrecision1

5.         :dialog-title "一位小数"

6.         :variables

7.         '(

8.                 (DimensionObject

9.                 :selection *sd-anno-dimension-seltype* :multiple-items  t

10.                 :title "选择尺寸"))

11.         :ok-action '(sd-call-cmds

12.         (am_dim_props

13.         :dim_list DimensionObject

14.         :main_value_precision 1

15.         :page :text_props)))

复制代码

重新写了一下，让大家更方便点，直接新建一个工具按钮，把以下代码复制到按钮内的代码框就行了。

1. cancel_all

2. (oli::sd-defdialog 'DimPrecision01

3.         :dialog-title "一位小数"

4.         :variables

5.         '(

6.                 (DimensionObject

7.                 :selection *sd-anno-dimension-seltype* :multiple-items  t

8.                 :title "选择尺寸"))

9.         :ok-action '(sd-call-cmds

10.         (am_dim_props

11.         :dim_list DimensionObject

12.         :main_value_precision 1)))

13. DimPrecision01

复制代码

renchaoroy 发表于 2021-10-14 19:34
重新写了一下，让大家更方便点，直接新建一个工具按钮，把以下代码复制到按钮内的代码框就行了。

...

要改两位小数或者三位小数，把

1. :main_value_precision 1

复制代码

中的1改为2 或者3就行了，如果不要小数，就是0啦。

Superman 发表于 2021-10-14 16:45
这个是lisp代码吗？20.1版测试不能用，请教一下如何使用？

可以的，之前16.0的时候可以通过录制宏来快速变小数位数，从17.0开始，原来很多的命令就不能用了，这段小程序是按新版的命令写的。

非常不错，这个对2D图标注非常有用，能快速提高效率
