如何把常规零件加载到零件库里

如何把常规零件加载到零件库里，下次装配的时候可以快速调出来？

Superman已获得悬赏 1 贡献+3 金币

最佳答案

我的理解：你想将常规零件加载到零件库，然后像调取零件库标准零件一样，随时调用。 但零件库里的零件并不是单一的零件，往往是有参数的，是一个系列的零件。比如螺丝，不同的大小、长度等。 当然单一的零件也是可以 ...

• Superman
• 发表于2021-06-24
• 详细答案 >

我的理解：你想将常规零件加载到零件库，然后像调取零件库标准零件一样，随时调用。
但零件库里的零件并不是单一的零件，往往是有参数的，是一个系列的零件。比如螺丝，不同的大小、长度等。
当然单一的零件也是可以添加至零件库。

方法一，添加零件至零件库：
1.首先开启Part Library模块

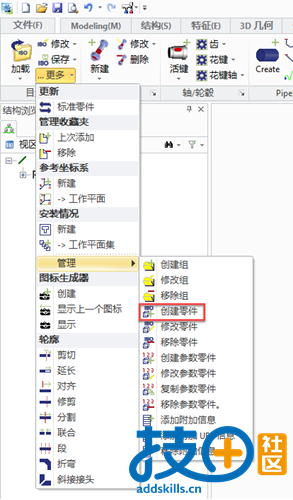

2.更多—管理—创建零件，弹出创建零件菜单

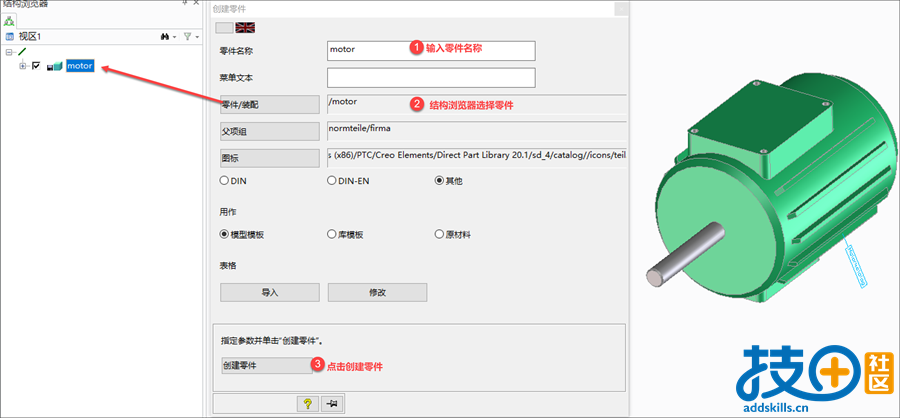

3.创建零件，输入零件名称，结构浏览器选择零件/装配，点击<创建零件>，零件就添加至零件库了

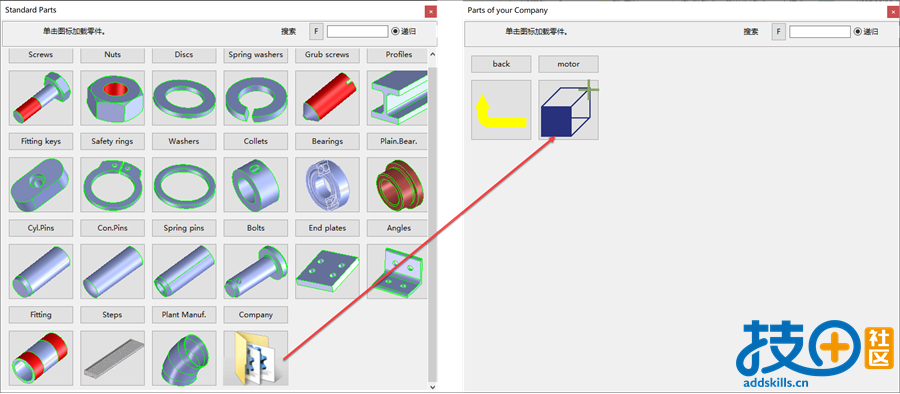

4.打开零件库，查找刚刚添加至零件库的零件。

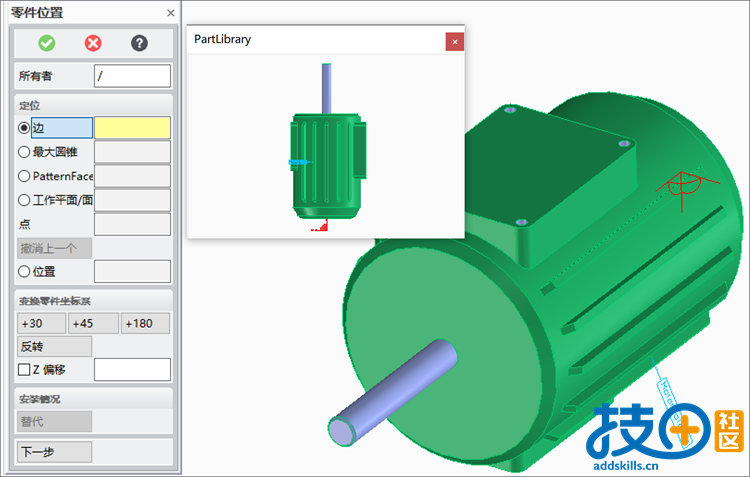

调用零件

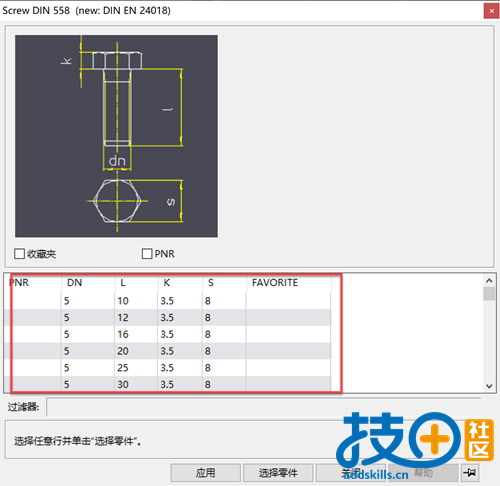

零件库更适合用来创建标准系列零件，比如，某个型号的螺丝，不同直径、不同长度等，这类零件不是单一个某个零件，而是一个系列，不同尺寸规格的。


方法二：
Creo Elements/Direct是单一的设计界面，也可以自己在电脑中创建一个文件夹作为零件库，将常用的标准零件，放置在其中，需要时直接调用即可。

两种方法都可以，方法二更简单易懂。

3970892 发表于 2021-6-23 23:40
如何把常规零件加载到零件库里，下次装配的时候可以快速调出来？

按照操作做好了一个，就是图标不好改，

按帮助操作过   很不方便  命名还搞不成中文    估计还不熟练！

3970892 发表于 2021-6-24 22:16
按照操作做好了一个，就是图标不好改，

改图标很容易，方法如下：
1.提前准备一个图标，图标分辨率100x100px（可以直接模型的截图），图标英文命名，并放置在目录：C:\Program Files (x86)\PTC\Creo Elements\Direct Part Library 20.1\sd_4\catalog\icons(也就是Part Library的安装目录下的图标放置位置)

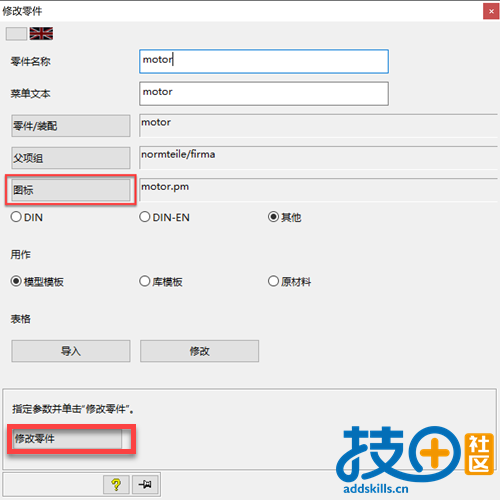

2.更多—管理—修改零件—选择添加的零件

3.弹出修改零件窗口，点击<图标>，弹出的窗口中选中步骤1中的图标，并点击<修改零件>，完成图标更换。


4.修改好的图标，如下


可以在<创建零件>时，就更换默认的图标。

Superman 发表于 2021-6-25 10:52
改图标很容易，方法如下：
1.提前准备一个图标，图标分辨率100x100px（可以直接模型的截图），图标英文命 ...

给楼主点赞！找了这么久，终于找到组织了，论坛帖子都是很实用的

latheman 发表于 2021-6-29 12:11
给楼主点赞！找了这么久，终于找到组织了，论坛帖子都是很实用的

为了OSD的发展贡献一份力量，有问题可以发帖提问。

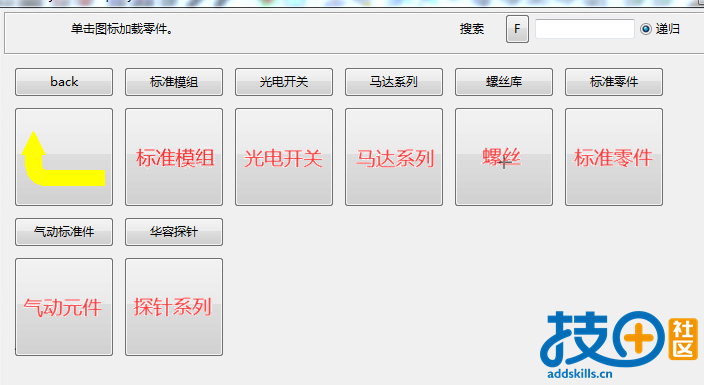

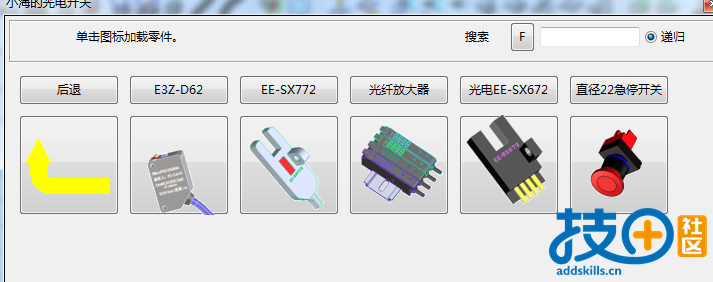

可以用中文命名

sg79861 发表于 2021-7-27 13:30
file:///C:/Users/Administrator/Desktop/QQ%E6%88%AA%E5%9B%BE20210727132553.png可以用中文命名

file:///C:/Users/Administrator/Desktop/QQ%E6%88%AA%E5%9B%BE20210727132553.png

file:///C:/Users/Administrator/Desktop/QQ%E6%88%AA%E5%9B%BE20210727132701.png
