3D转2D报错，请大神帮忙解决

最近3D转2D，稍微复杂一点的零件就会出现报错，有时候转2D可以成功，有时候不行，请大神们指点

附上3D图
3D.rar (3.09 MB, 下载次数: 1)

2021-6-17 19:47 上传

点击文件名下载附件

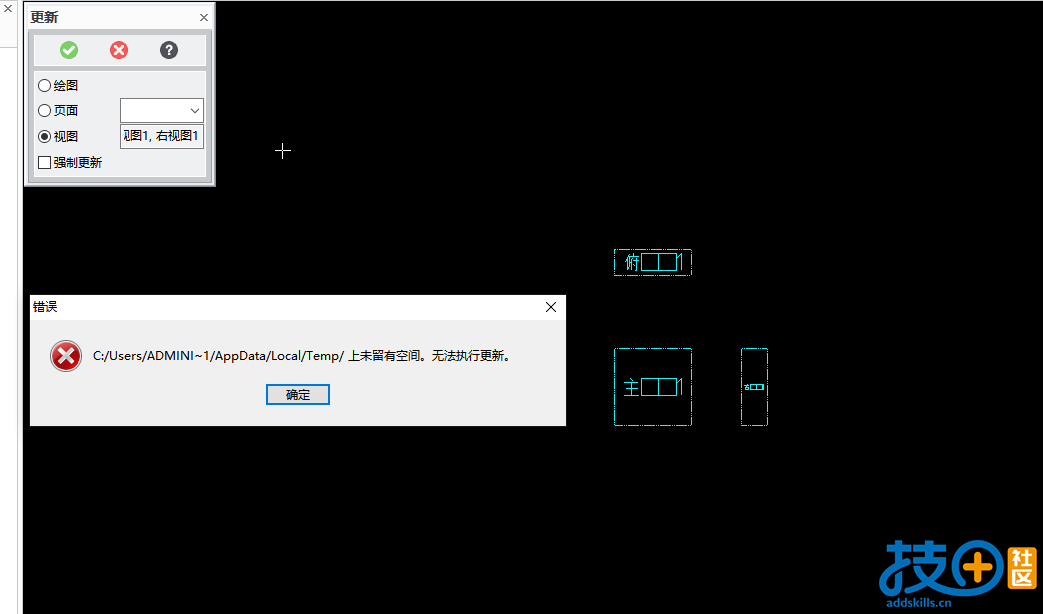

看提示未留有空间，是不是虚拟内存不够？

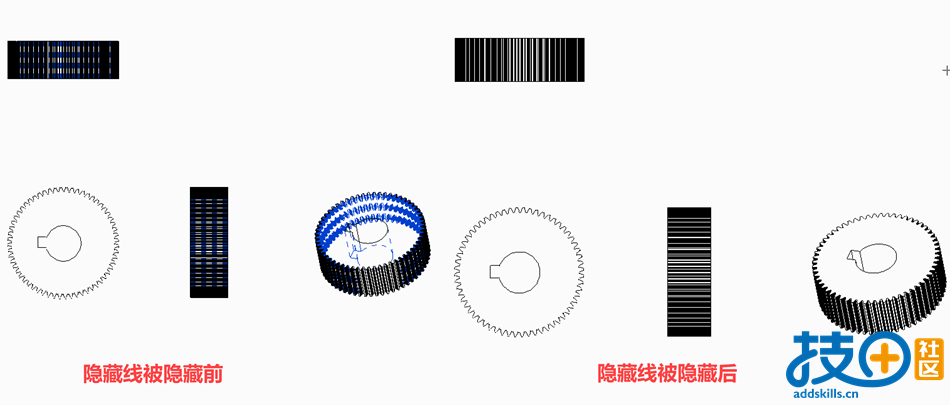

因为齿轮零件的特征很多，我刚转图的时候，不会自动更新，需要手动更新。

尤其在默认显示隐藏线时，特别的卡。齿轮零件特征很多，可能会比较占内存。

Superman 发表于 2021-6-18 10:00
看提示未留有空间，是不是虚拟内存不够？

因为齿轮零件的特征很多，我刚转图的时候，不会自动更新，需要手 ...

我研究了一下，是我的配置的文件有地方出错了 ，我把以下文件删除就不会有问题
C:\Users\Administrator\AppData\Roaming\PTC\Creo Elements Direct Modeling 19.0

Superman 发表于 2021-6-18 10:00
看提示未留有空间，是不是虚拟内存不够？

因为齿轮零件的特征很多，我刚转图的时候，不会自动更新，需要手 ...

大神还是有问题，我只要在2D里面改配置文件，比如线的颜色和线宽，或者背景颜色都会出错，出错以后我把ANNOTATION这个文件夹删除，再重开软件也没问题，C:\Users\Administrator\AppData\Roaming\PTC\Creo Elements Direct Modeling 19.0\19.0\ANNOTATION

luoleiswb 发表于 2021-6-19 14:42
大神还是有问题，我只要在2D里面改配置文件，比如线的颜色和线宽，或者背景颜色都会出错，出错以后我把AN ...

只是修改颜色和线宽，按说不会对转图有影响。

把整个用户环境文件夹都删除试试。C:\Users\Administrator\AppData\Roaming\PTC\Creo Elements Direct Modeling 19.0\19.0
Annotation文件夹只是工程图环境的，19.0是整个用户环境，删除19.0文件夹相当于重置整个用户环境。删除前记得复制备份19.0文件夹。

如果重置19.0文件夹还不行，考虑是不是电脑的内存不足等原因。
