Creo Elements/Direct如何绘制渐变模型?

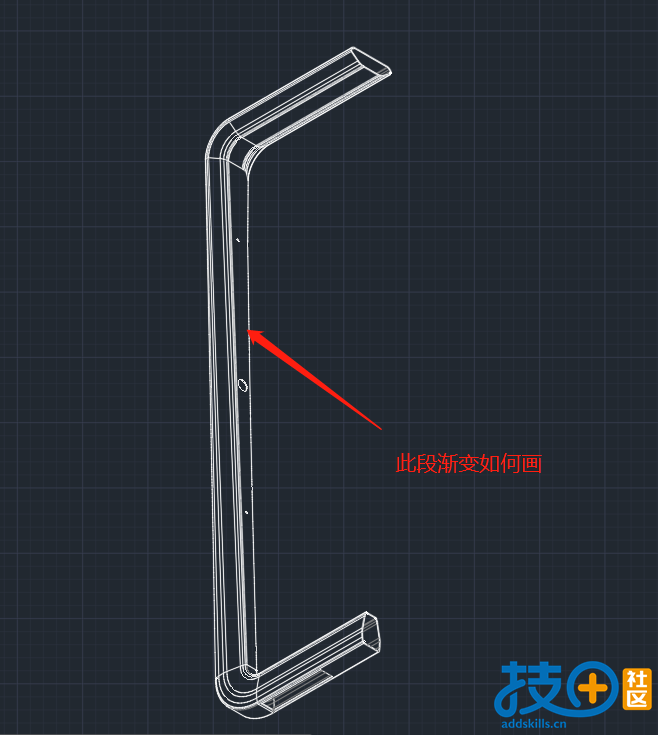

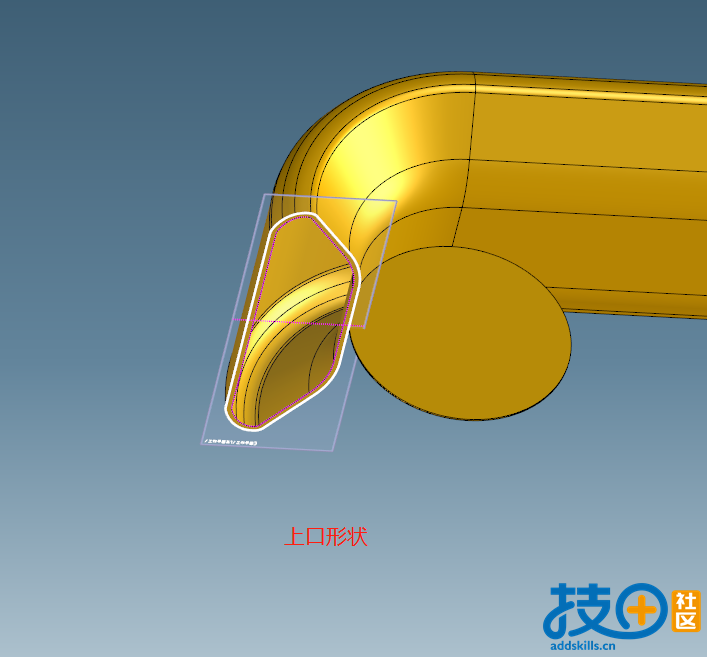

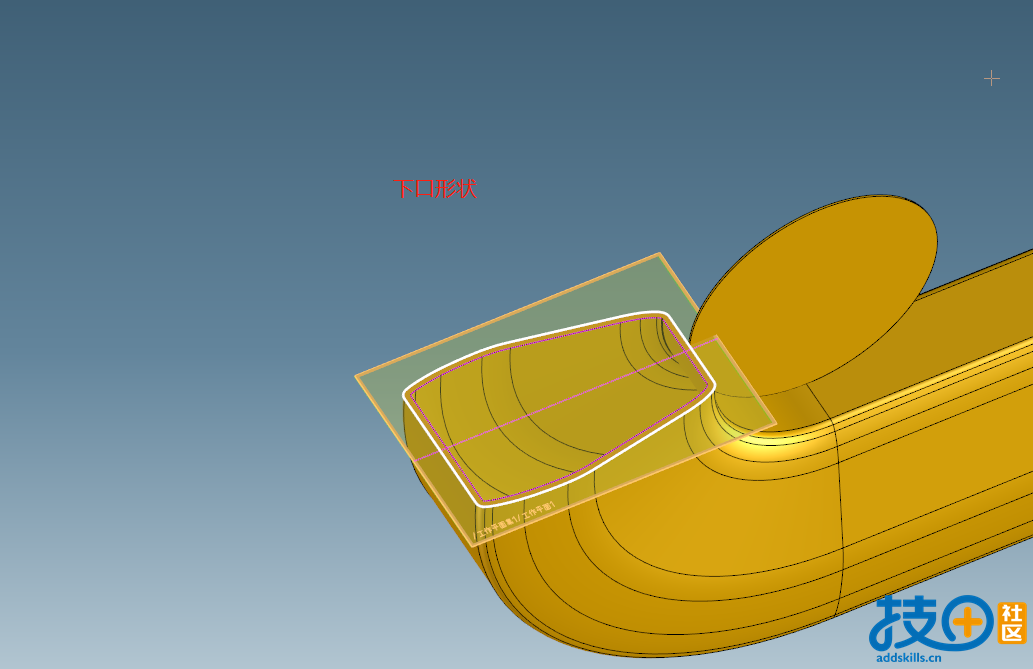

如图上口截面与下口截面不同,如何绘制中间那块渐变的3D模型。 2daba8055260f455dede8e1d4968939.png



3D.zip (427.15 KB, 下载次数: 4)

已有(2)人评论

跳转到指定楼层
Superman实名认证 问题互助团队 赏金猎人 发表于 2023-2-2 17:48:58

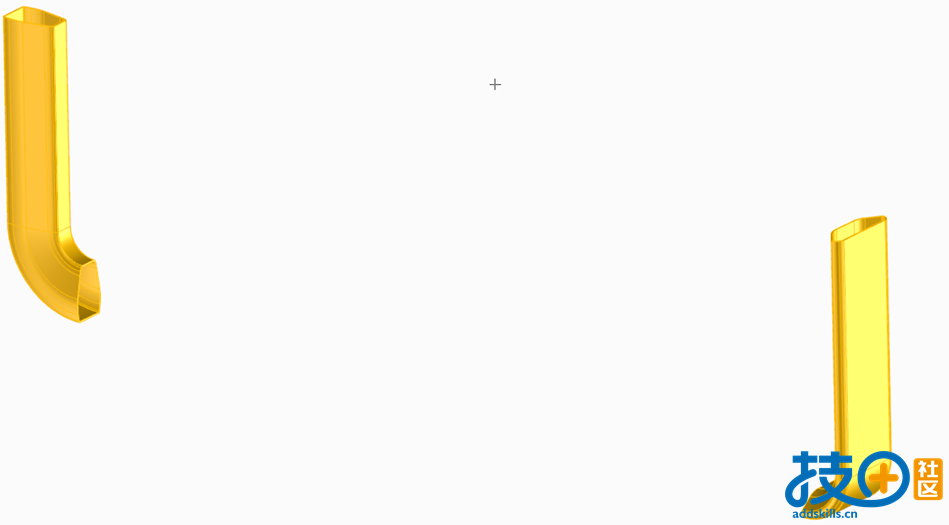

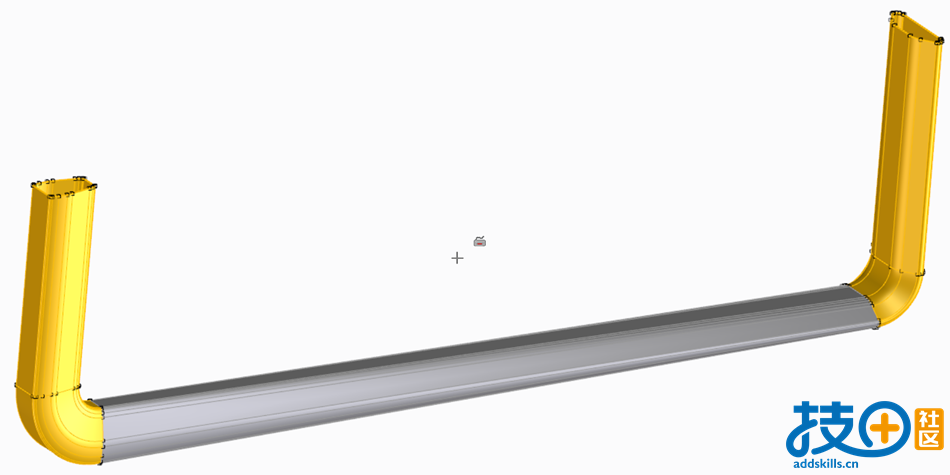

两侧的零件已经有了,缺少中间渐变部分,有好多种方法可以创建,简单说一下思路方法:

1.    方法一:桥接命令创建
这种链接两侧零件的,非常适合用桥接命令创建,桥接命令创建的是曲面,先把两侧零件变成曲面,然后再桥接,怎么变成曲面大家应该知道吧?

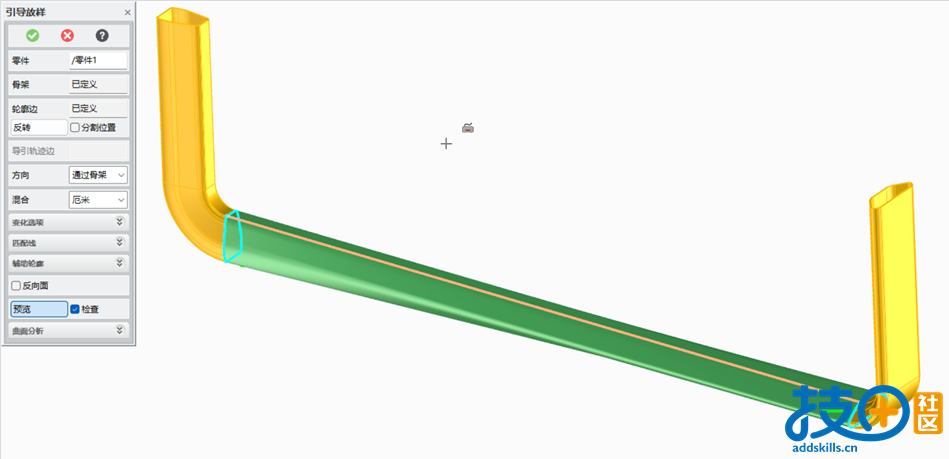

2.    方法二:引导放样命令
这个命令创建有一个问题:两侧链接的零件是有很多分割面,创建的零件,没有分割线,是一整个面零件,如果不在意,可以用此方法

3.    方法三:创建曲线,然后一个个的创建面,变成实体后,抽壳,再跟两侧的零件布尔运算合并

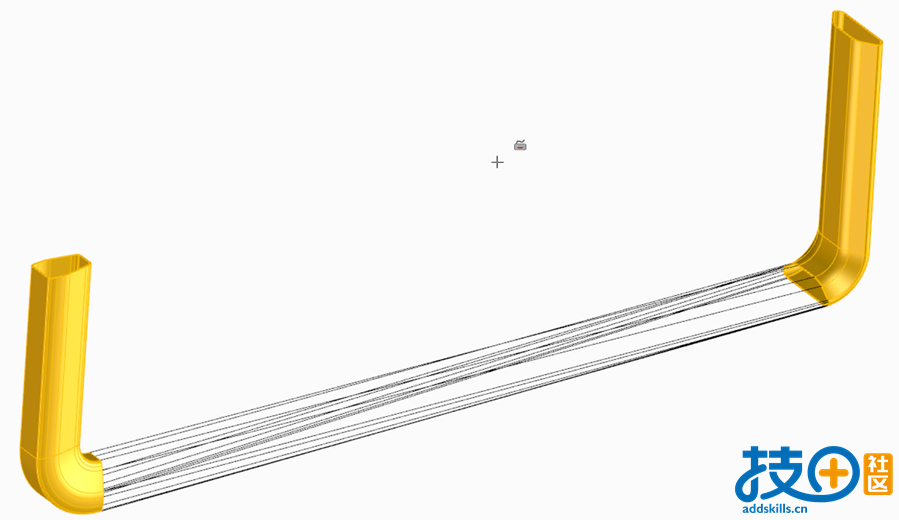

1)创建曲线

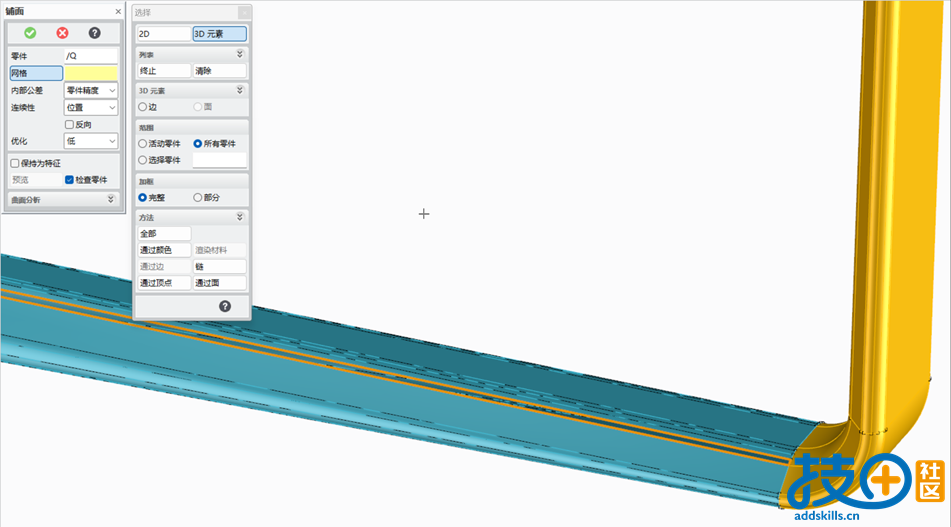

2)创建曲面,由曲线创建曲面

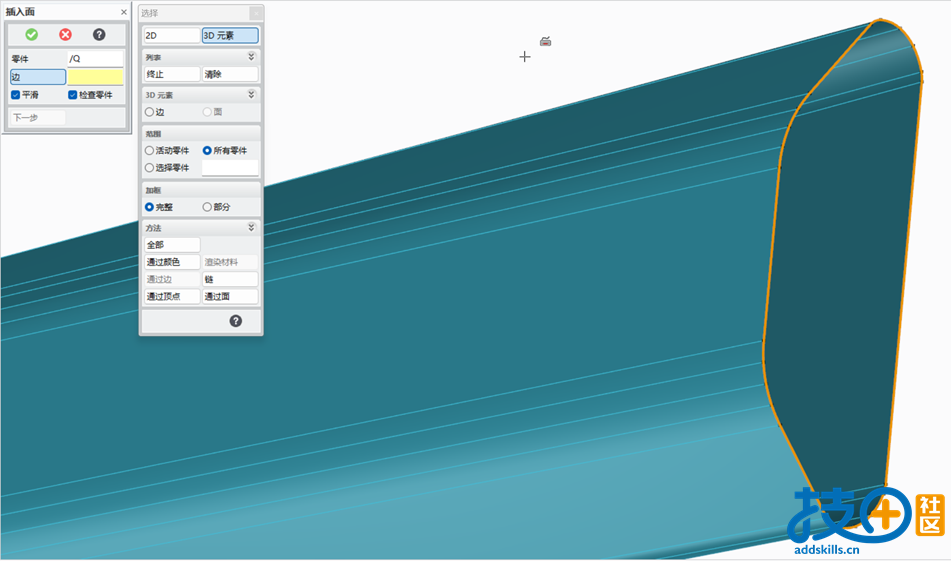

3)将两侧面补齐

4)补齐两侧面后,变成实体零件

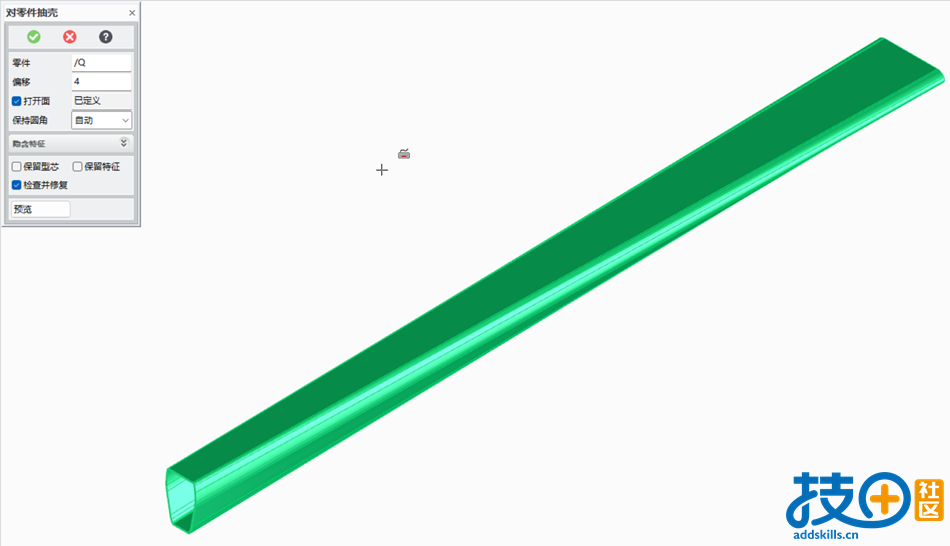

5)抽壳,变成壳体零件

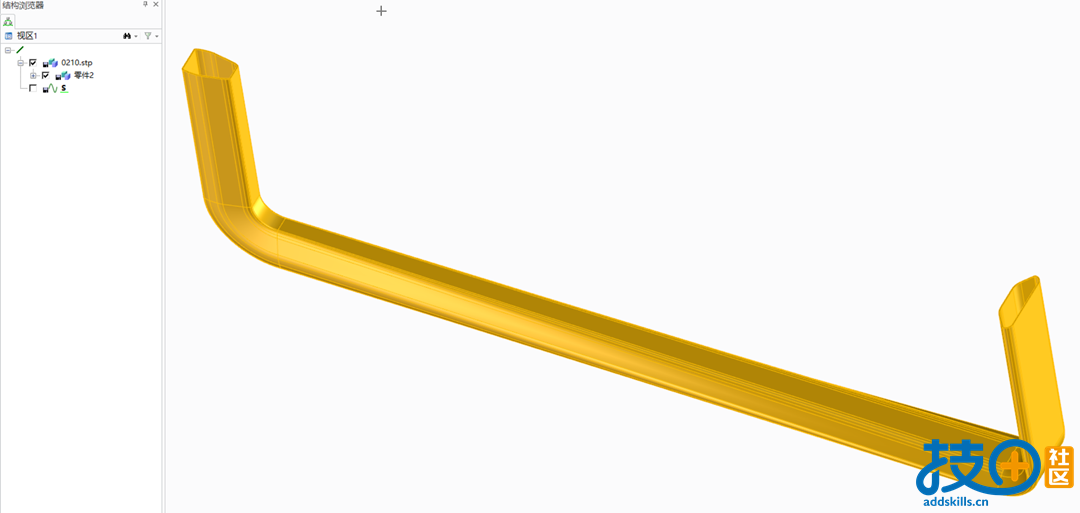

6)合并零件,变成一个零件

如果有其他方法,大家也可以补充。

小寒 发表于 2023-7-25 08:48:25
没学过  放样  桥接    楼主能否讲解下
