Creo Elements/Direct高级扫描命令怎么创建波纹垫曲面？

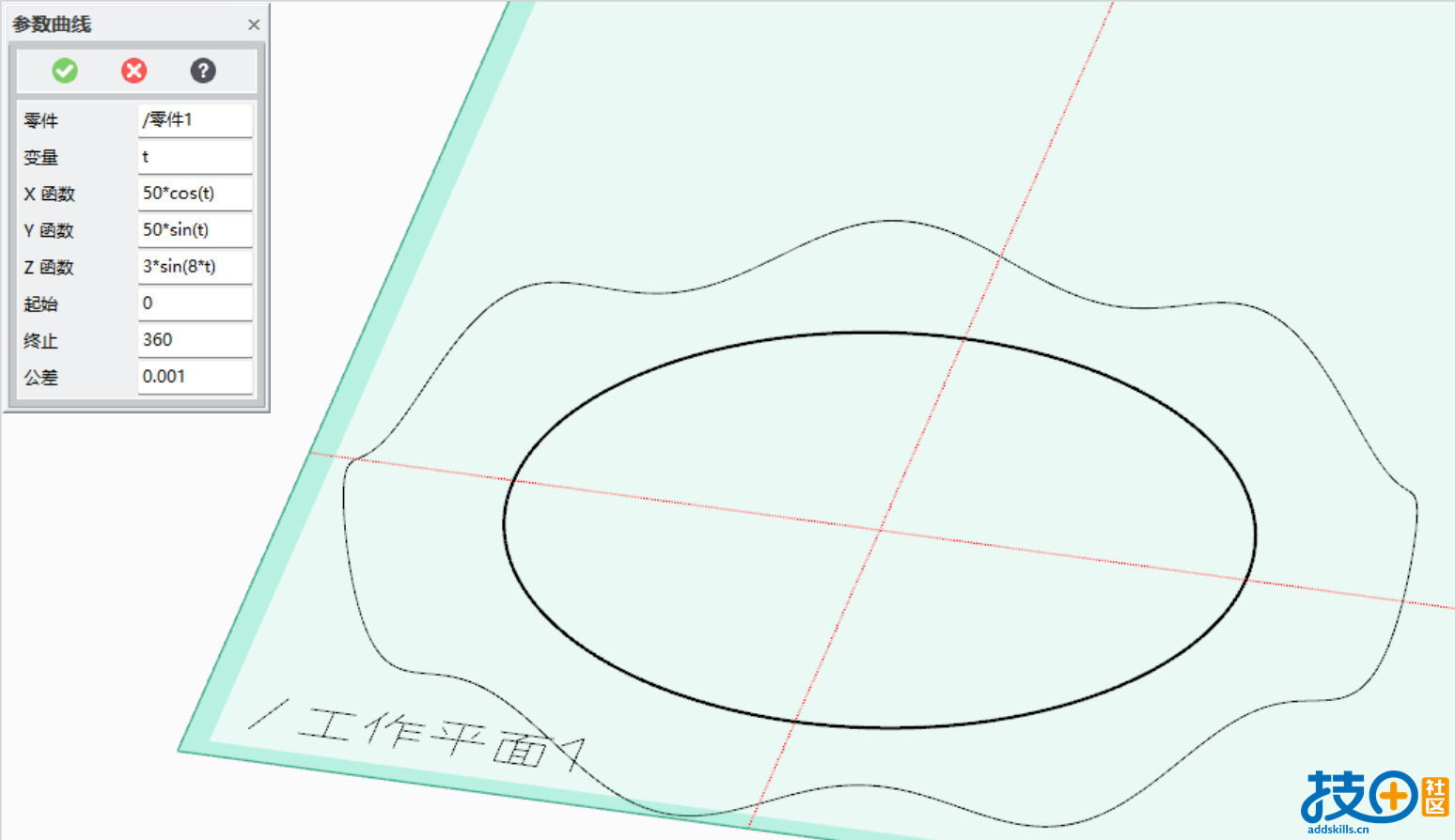

网上找了个波纹垫的练习，在使用线的高级扫描时，不能做出正确的面（如下面的图）。不知道是怎么回事，我只能通过先扫个辅助实体，然后提取面。
怎么才能正确的把这个面扫出来？谢谢！
附件是19版本的。

2.zip (198.14 KB, 下载次数: 4)

Superman · 发表于 2021-3-8 17:34:59

需要直接生成哪个面？没懂你说的意思

倪1833 · 发表于 2021-3-8 18:05:54

Superman 发表于 2021-3-8 17:34
需要直接生成哪个面？没懂你说的意思

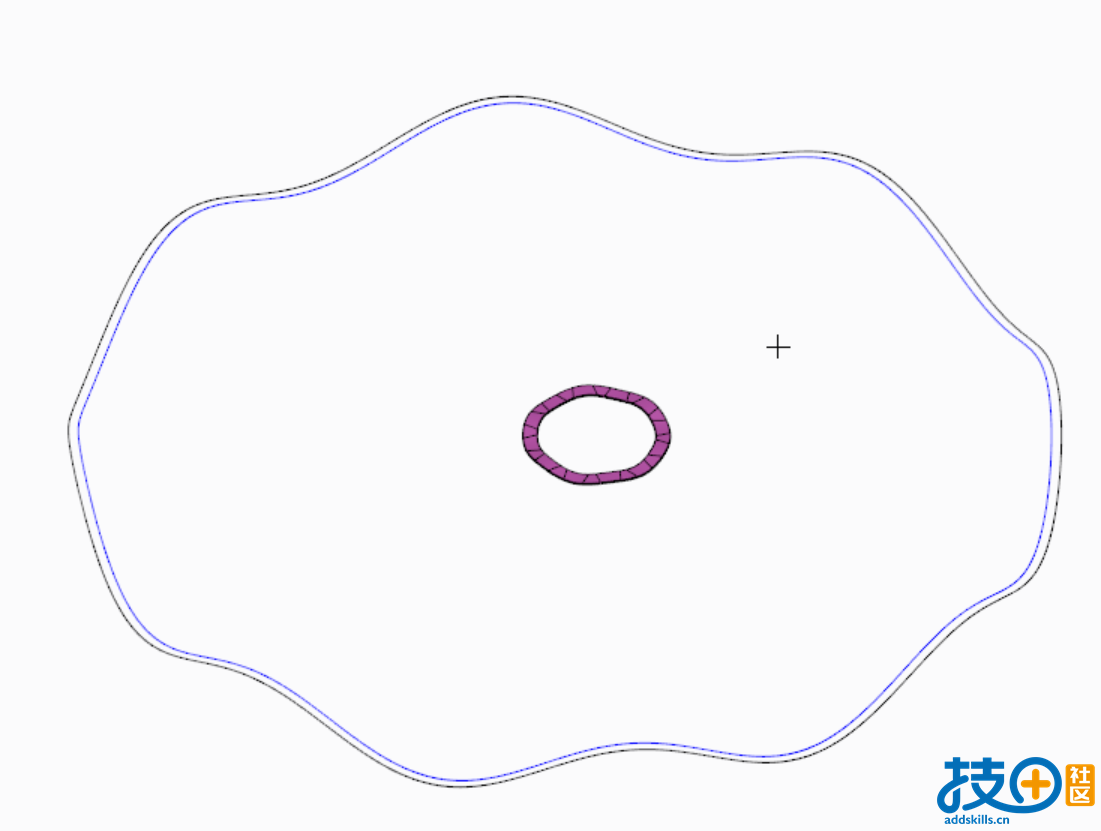

下面的图应该是一个连续面，我扫出来确是这个样子的破面

Superman · 发表于 2021-3-8 21:53:18

此处应使用<引导放样>创建曲面，方法如下：

倪1833 · 发表于 2021-3-9 08:47:45

Superman 发表于 2021-3-8 21:53
此处应使用创建曲面，方法如下：

谢谢，我说拿高级扫描怎么也搞不出来。
我那个实体是先把中间那条直线先画成个矩形，直线当做一个边，
然后再用高级扫描，
扫出实体后再把面提取出来，
然后加厚
能做出来但太复杂

Superman · 发表于 2021-3-9 09:04:28

倪1833 发表于 2021-3-9 08:47
谢谢，我说拿高级扫描怎么也搞不出来。
我那个实体是先把中间那条直线先画成个矩形，直线当做一个边，
然 ...

你说的方法也行，只要能做出来就可以。这也是OSD的优势，相比其他参数化软件，更灵活。

pvidr · 发表于 2024-8-22 09:37:46

感谢分享宝贵的资料，学习一下，谢谢
