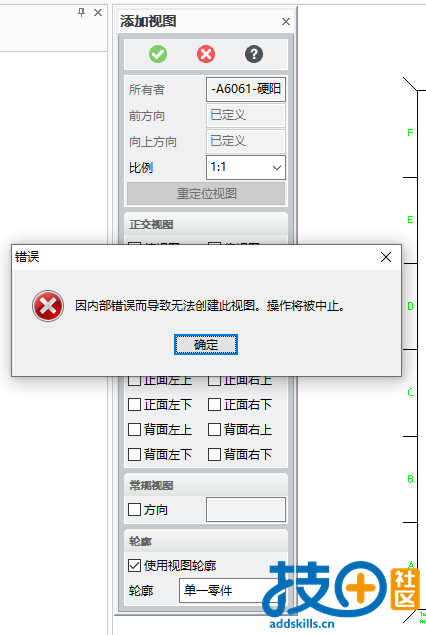

2D图报错，因内部错误而导致无法创建此视图，操作将被中止

我知道答案 回答被采纳将会获得 1 贡献 + 2 金币 已有19人回答

重新编辑，将错误提醒的图片加上，更好的分析问题原因

想了解一下：
1.3D是在CoCreate中从0创建的，还是外部导入的图档？

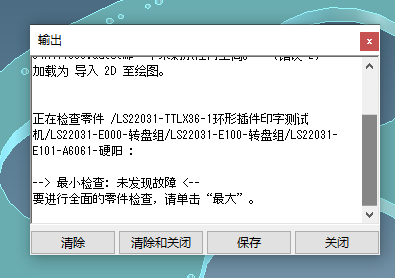

2.用check part命令，检查零件是否有错误提醒？

Superman 发表于 2022-3-11 10:35
重新编辑，将错误提醒的图片加上，更好的分析问题原因

增加了，之前粘贴了，显示不出来。要上传才行

Superman 发表于 2022-3-11 10:38
想了解一下：
1.3D是在CoCreate中从0创建的，还是外部导入的图档？
2.用check part命令，检查零件是否有错 ...

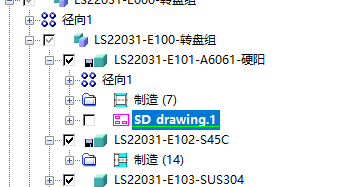

是用的旧图改的，我拆图之前已经把之前关联的零件下的2D关联删除了

Superman 发表于 2022-3-11 10:38
想了解一下：
1.3D是在CoCreate中从0创建的，还是外部导入的图档？
2.用check part命令，检查零件是否有错 ...

生活不止眼前的 发表于 2022-3-11 10:44
是用的旧图改的，我拆图之前已经把之前关联的零件下的2D关联删除了

问题可能出在删除2D关联。

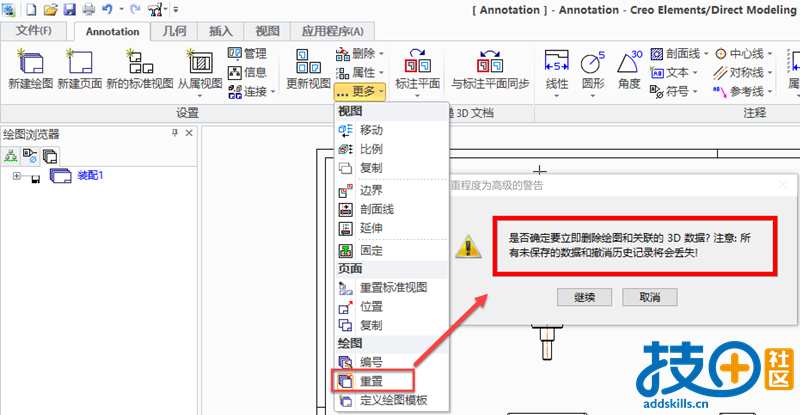

不清楚你是怎么操作的，正常通过“重置”命令删除3D和2D的关联。

可以尝试一下下面的方法：
1.将修改的那个零件单独保存，然后在装配图中删除此零加你，再出工程图，看是否可以正常可以出图，如果可以出图基本就确定是此零加的问题。

2.再导入保存的那个零件，再一起重新出图，看是否有问题。

Superman 发表于 2022-3-11 11:03
问题可能出在删除2D关联。
不清楚你是怎么操作的，正常通过“重置”命令删除3D和2D的关联。

试了，还是不行。我又复制出来重新保存，用软件单独打开。还是导出不了2D。 我又开了其他图纸全部都导不出2D，应该是软件的问题。不是零件的问题。我又重新装了软件，还是没解决。

生活不止眼前的 发表于 2022-3-11 11:23
试了，还是不行。我又复制出来重新保存，用软件单独打开。还是导出不了2D。 我又开了其他图纸全部都导不 ...

我这边测试过。创建一个零件，然后导入旧图，然后将3D和2D关联删除，再修改3D，将创建的零件和导入的旧图装配好。然后再出2D图，没有错误提醒。
可能还是零件某个地方出问题了。

Superman 发表于 2022-3-11 11:29
我这边测试过。创建一个零件，然后导入旧图，然后将3D和2D关联删除，再修改3D，将创建的零件和导入的旧图 ...

我试了其他零件，是全部零件都不能导出2D。也试了不同的工程图模板，还是一样报错。有没有办法把软件恢复默认设置。怀疑是19.0 设置出问题了
