两点交于一点的放样如何实现？

其中一截面的两个点需要汇集到另一截面的两个点，使用放样的方法如何实现，或者有没有其他方法实现，谢谢。

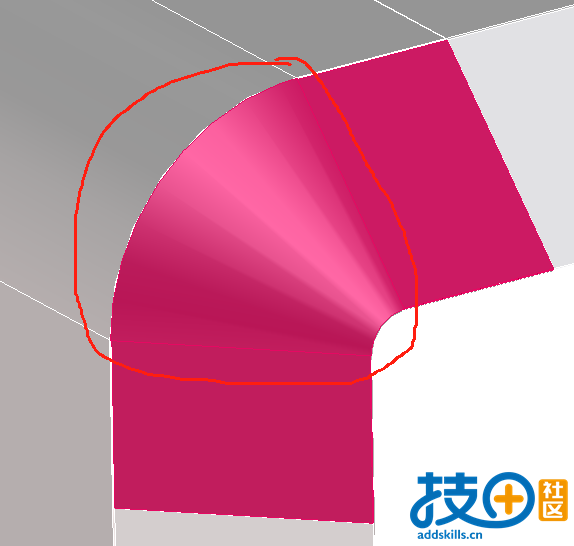

有很多方法可以实现，你这样的两个零件要连接起来，推荐两种方法创建两个面的衔接：
1.创建连接线，然后再创建面

2.桥接命令，直接创建连接面

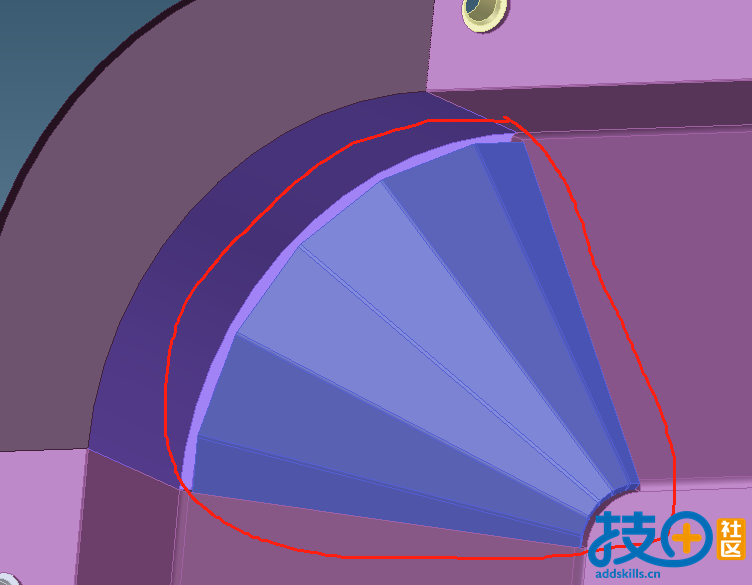

通过匹配线的方式也可以创建

这种匹配线创建方式有局限性，首先需要创建平面集，那么就要求原有的端面在同一个平面上，另外，面的衔接没法控制，只是单纯的连接上。没有办法控制连接面直接相切，曲率连续这些。比较推荐用上面的曲面的方式创建面。

Superman 发表于 2021-1-5 18:16
通过匹配线的方式也可以创建

谢谢解答，两个截面的顶点数不一样，红色那段要与矩形长边那个中点汇集。不知如何操作。

文仲 发表于 2021-1-9 15:31
谢谢解答，两个截面的顶点数不一样，红色那段要与矩形长边那个中点汇集。不知如何操作。 ...

你说的是如下图所示的，点1和2相较于点3吗？

Superman 发表于 2021-1-9 18:42
你说的是如下图所示的，点1和2相较于点3吗？

是的，如果不是交于一点的话就比较简单了。

文仲 发表于 2021-1-9 19:13
是的，如果不是交于一点的话就比较简单了。

两点交与一点无法创建放样ML线，这种可以通过曲面的方式创建，参考流程如下：1.建构网格曲线，<3D几何>——<3D曲线>

2.建构曲面，<曲面设计>——<铺面>

3.当曲面完全构建后，得到封闭的实体，想要的零件就设计完成了

Superman 发表于 2021-1-10 13:26
两点交与一点无法创建放样ML线，这种可以通过曲面的方式创建，参考流程如下：1.建构网格曲线，——

好的，非常感谢。

文仲 发表于 2021-1-13 22:39
好的，非常感谢。

不客气，如果有不清楚的，可以回帖交流，欢迎反馈问题结果。
