Creo Elements/Directe（OSD）软件如何阵列钣金3D特征

钣金件，如何直接阵列3D特征,比如开孔，阵列草图在切除太麻烦 QQ截图20201202191101.png

Superman · 发表于 2020-12-3 09:59:39

本帖最后由 Superman 于 2020-12-3 10:03 编辑

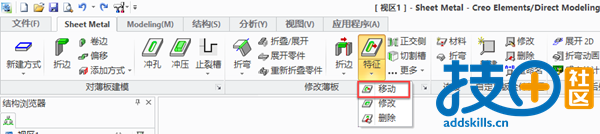

钣金3D特征可通过移动命令实现特征整列。可通过<特征>—<移动>命令实现阵列。命令位置如下：

操作流程如下：

相对来说，通过钣金模块里面的移动命令，钣金特征阵列比3D基础建模里的特征阵列更简单易操作。基础建模里面也有好多种方法可以实现，只是没有这么直接。

52oveYo · 发表于 2022-1-12 16:34:27

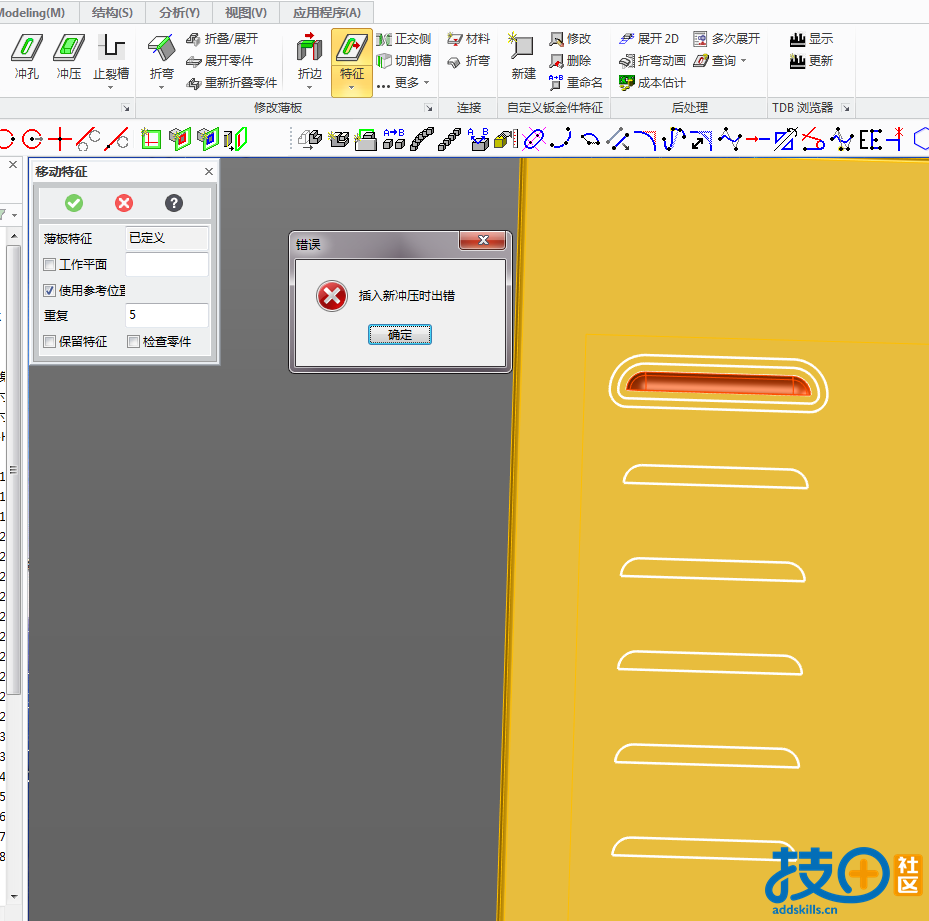

我用特征命令，复制孔老是报错。如图

Superman · 发表于 2022-1-12 17:37:06

52oveYo 发表于 2022-1-12 16:34
我用特征命令，复制孔老是报错。如图

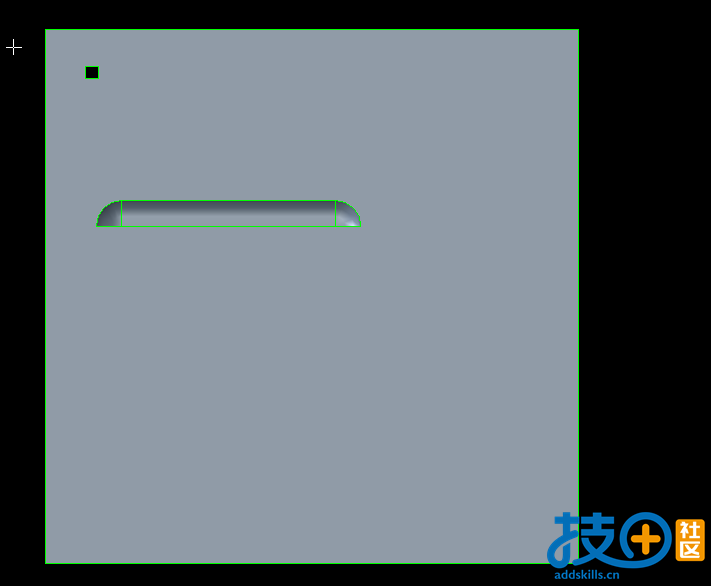

复制的原特征结构有错，应该有冲孔，而不是直接与底部钣金面接触。

软件会自动识别结构是否合理，错误提醒应该是这个原因。

52oveYo · 发表于 2022-1-17 14:47:27

好的感谢分享

Captain · 发表于 2022-3-20 21:03:24

如何圆周整列啊？

Superman · 发表于 2022-3-21 11:39:46

Captain 发表于 2022-3-20 21:03
如何圆周整列啊？

特征圆形阵列最简单的就是用lisp，参考下面的帖子：
Creo Elements/Direct(CoCreate)软件特征阵列lisp使用说明

不用lisp，直接用软件自带的命令也可以，只是要两步骤才能实现，稍微麻烦一点。
