Creo Elements/Direct 关系约束

如下图及附件，Creo Elements/Direct 关系约束中如何实现一个杆在滑槽内限制方向和距离移动呢？

B-16-2.zip (43.8 KB, 下载次数: 6)

Superman · 发表于 2020-7-24 11:18:10

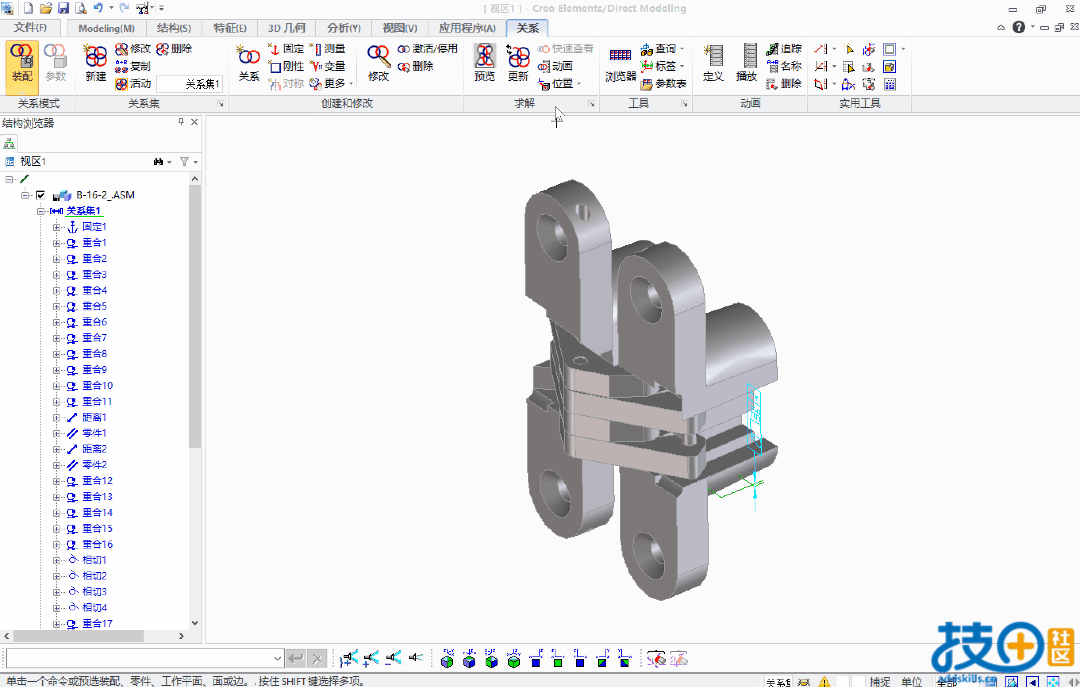

应该是约束关系没有设置全，下面是我做的：

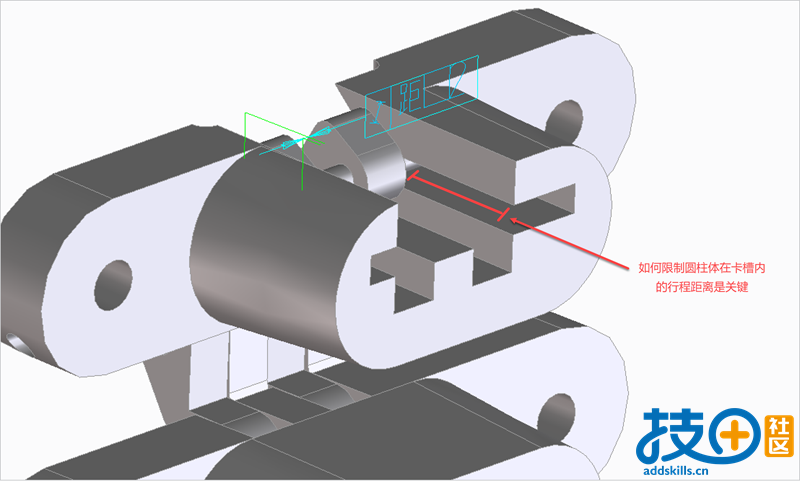

也是有一点问题的，圆柱体在卡槽中的行程距离如何限制是关键，这一点我暂时还没搞清楚，你可以自己研究一下。

HOH · 发表于 2020-7-24 14:09:11

你这个还可以闭合，比我那个关系好一点。。后边我在看一下这个约束的问题

倪1833 · 发表于 2021-5-18 19:09:59

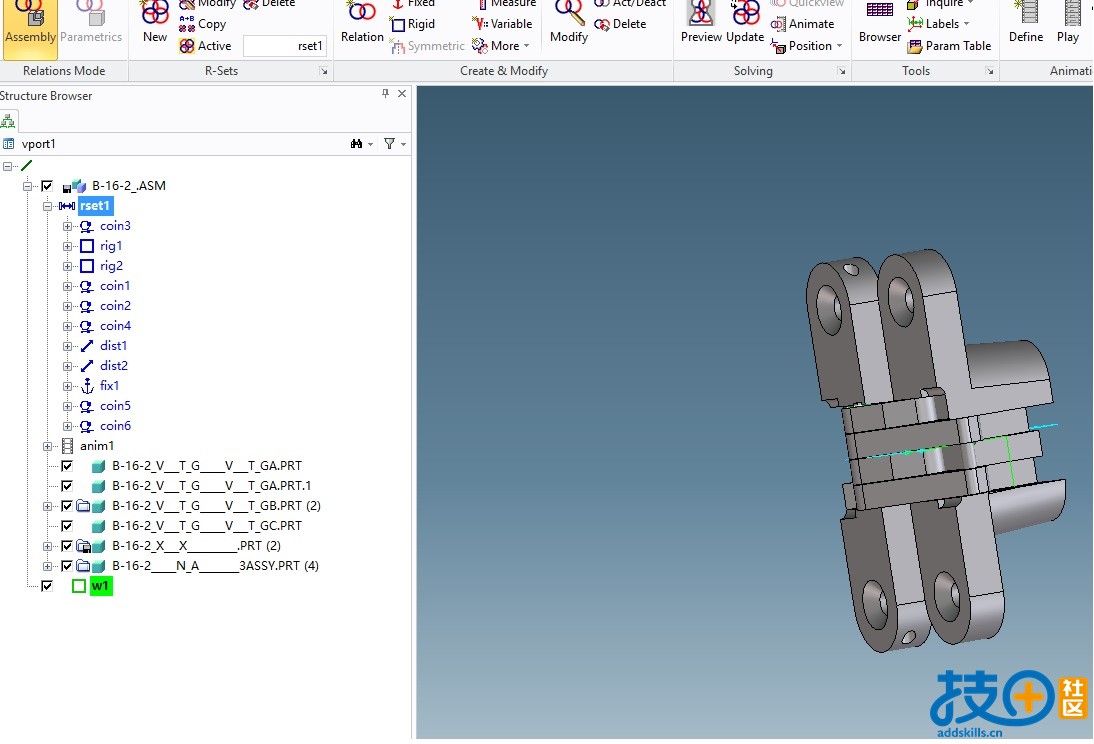

我也简单做了一下，应该不用那么多约束。定义动画的时候选上 stop at clash.

HOH · 发表于 2021-5-18 22:58:14

厉害厉害，你这动画比较顺畅，

Superman · 发表于 2021-5-19 10:10:59

倪1833 发表于 2021-5-18 19:09
我也简单做了一下，应该不用那么多约束。定义动画的时候选上 stop at clash.
...

遇到干涉停止也是一个办法，另外，这类需要限制转动角度的，可能真的更适合关系+动画的方式创建。
