求助：Creo Elements/Direct 20.0中如何实现零件特征的镜像操作

在软件中，零件可以通过镜像命令得到镜像件，那么单一零件上如何实现特证镜像呢？？？

Superman已获得悬赏 1 贡献+5 金币

在Creo Elements/Direct软件中，镜像命令的对象是零件（实体零件和曲面零件），非特征。如需要镜像特征，可以先复制特征，复制的特征变成曲面零件，然后再镜像复制的特征，最后用黏贴命令，将曲面特征再长回实体零 ...

Superman · 发表于 2020-7-23 11:20:43

本帖最后由 Superman 于 2020-7-23 11:24 编辑

在Creo Elements/Direct软件中，镜像命令的对象是零件（实体零件和曲面零件），非特征。

如需要镜像特征，可以先复制特征，复制的特征变成曲面零件，然后再镜像复制的特征，最后用黏贴命令，将曲面特征再长回实体零件。

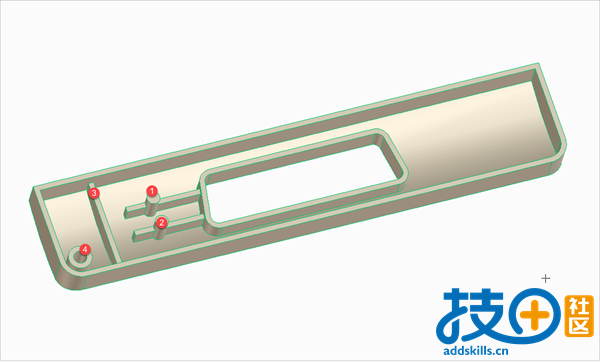

如上图1、2、3、4四个特征，镜像的流程。

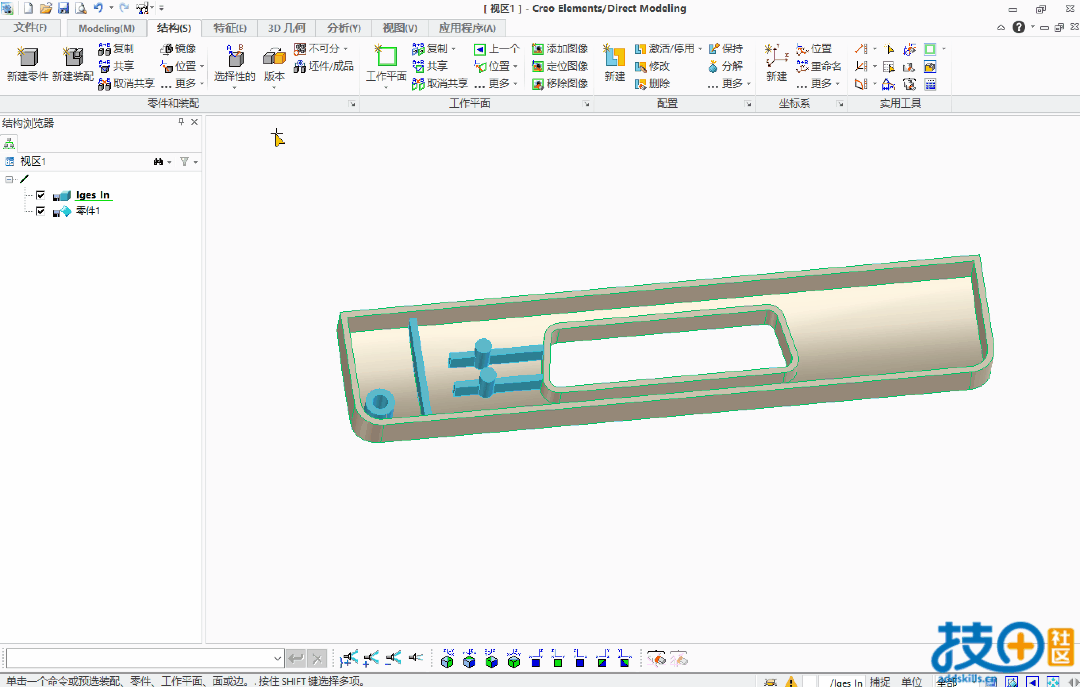

1.复制特征

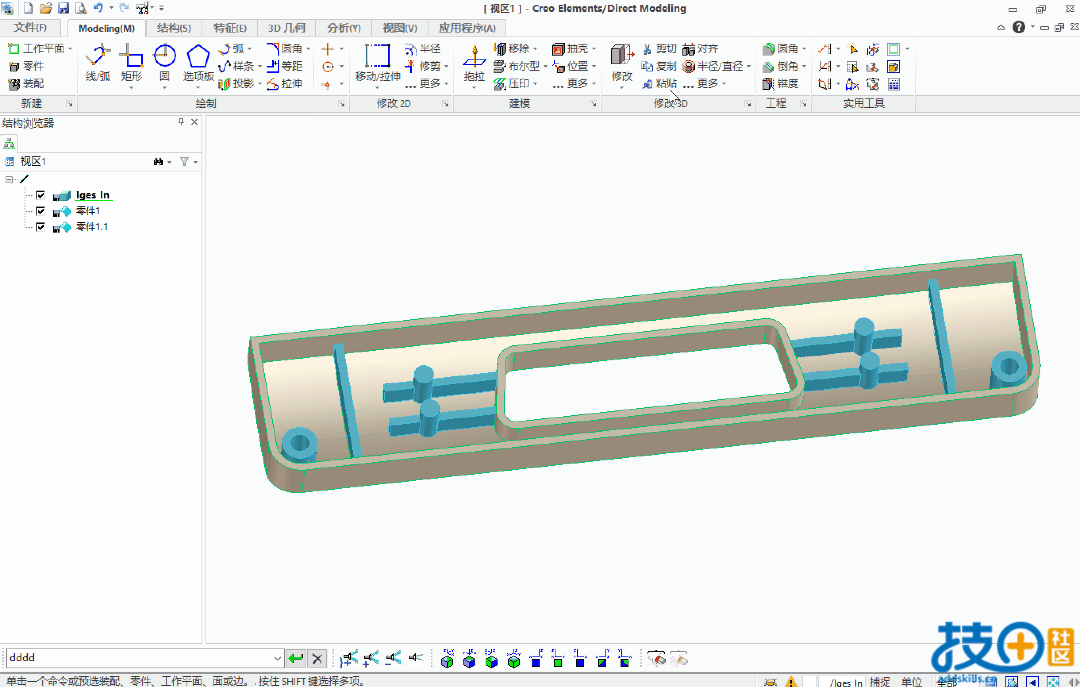

2.镜像特征

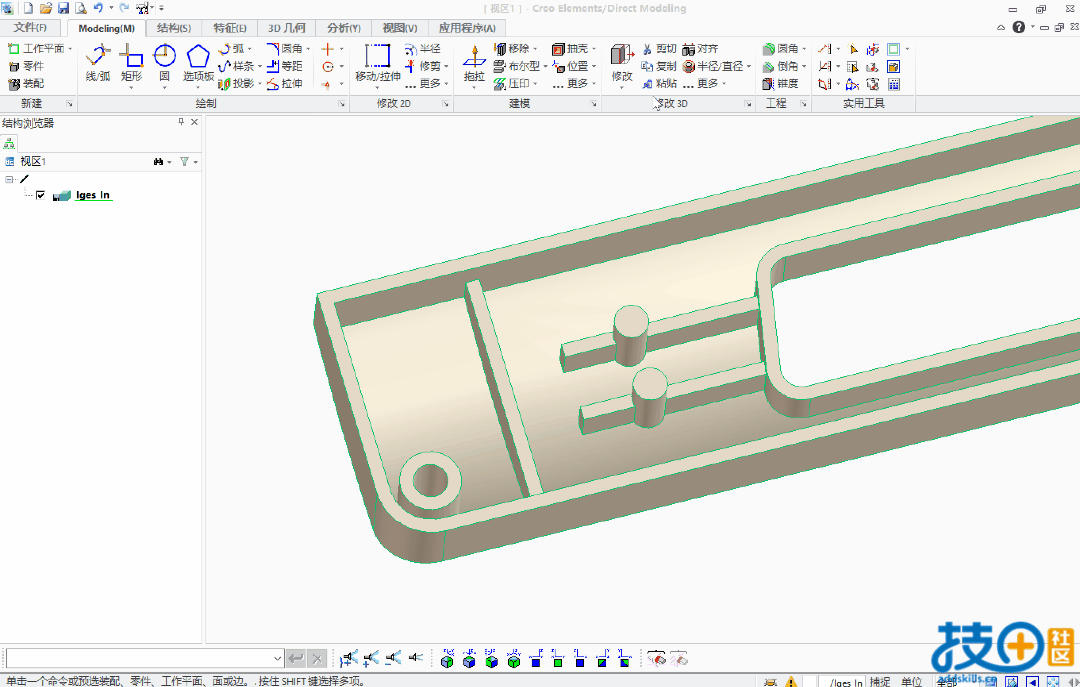

3.黏贴特征

这只是一种方法，还有很多，比如我们可以跳出镜像的范畴，我们的目的是在对称位置得到相同的特征，那么我也可以通过复制的方法，得到相同的特征，只要目的达到，不管什么方法都可以。这也是CoCreate软件最方便灵活好用的地方。

HOH · 发表于 2020-7-23 11:45:50

嗯，这个确实可以，希望后边可以像镜像零件一样直接镜像特征

Superman · 发表于 2020-7-23 11:54:23

如零件是左右对称的，可以先设计一侧的特征，另外一侧可以通过反射命令，达到跟特征镜像一致的效果。

HOH · 发表于 2020-7-23 11:58:54

这种情况必须是零件左右完全对称才可以使用吧，相当于零件先做复制镜像，然后再求和操作

Superman · 发表于 2020-7-23 12:02:44

HOH 发表于 2020-7-23 11:58
这种情况必须是零件左右完全对称才可以使用吧，相当于零件先做复制镜像，然后再求和操作 ...

对于左右对称的零件用反射很方便，只需设计一侧的特征。另外如果是非对称的零件，可以用复制特征，达到同样的效果。要跳出镜像的范畴，我们的目的是在某个位置创建某种特征，只要能达到目的就好。

HOH · 发表于 2020-7-23 14:02:05

嗯，是的，：）
