求助：OSD工程图中如何投影向视图

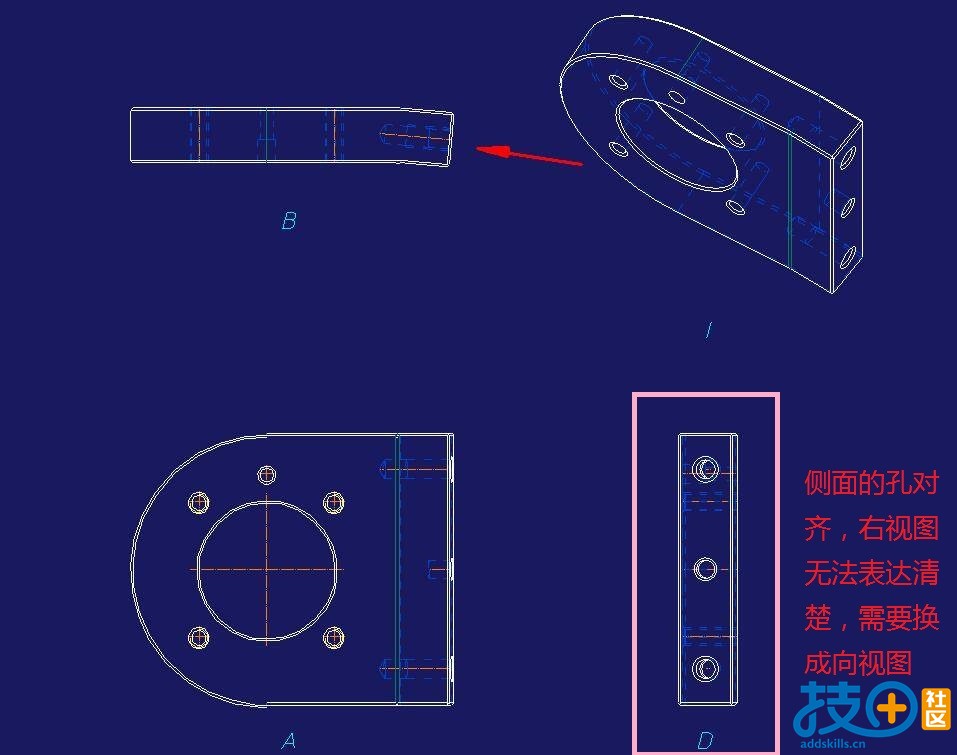

如下图中，零件特征存在角度时，需要给一个向视图表达，在osd中如何实现呢？

Superman已获得悬赏 1 贡献+5 金币

最佳答案

也就是说想在箭头指示的方向创建一个投影视图，在CoCreate中很简单：重新创建视图，调整视图方向，法向方向选垂直侧面，向上方向选竖直侧面。 如下图所示： 创建向视图后，可以通过<文字>创建字母标签，通过<参考 ...

• Superman
• 发表于2020-07-19
• 详细答案 >

也就是说想在箭头指示的方向创建一个投影视图，在CoCreate中很简单：重新创建视图，调整视图方向，法向方向选垂直侧面，向上方向选竖直侧面。

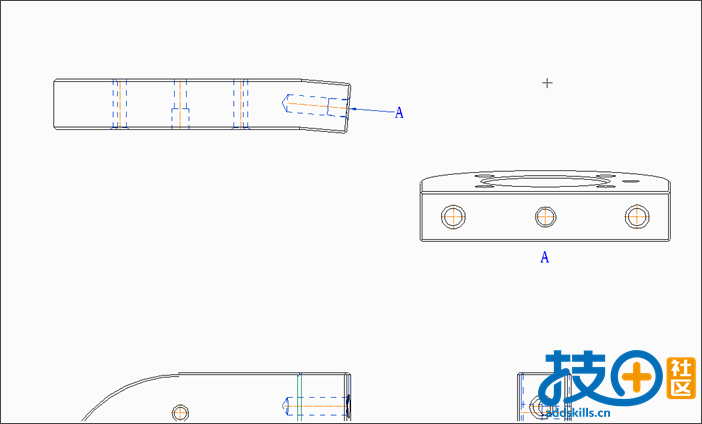

如下图所示：

创建向视图后，可以通过<文字>创建字母标签，通过<参考线>创建指引线。

是的，目前的解决办法
