2D出图后PDF打印出来后内部虚线不显示虚线

各位大神，2D出图后，工件内部的虚线，图上显示的有虚线，生成PDF档后内部的虚线变成实线了！该怎么设置

我知道答案 回答被采纳将会获得 1 贡献 + 5 金币 已有4人回答

看看默认的用户环境下，会不会变实线，如果默认环境下是正常的，就对比两种环境下的打印和隐藏线部分的设置差异，看看哪个地方有差异，对照修改设置。
注意：先备份自己的用户环境，不要直接删除了，后面可以算是替换回来。

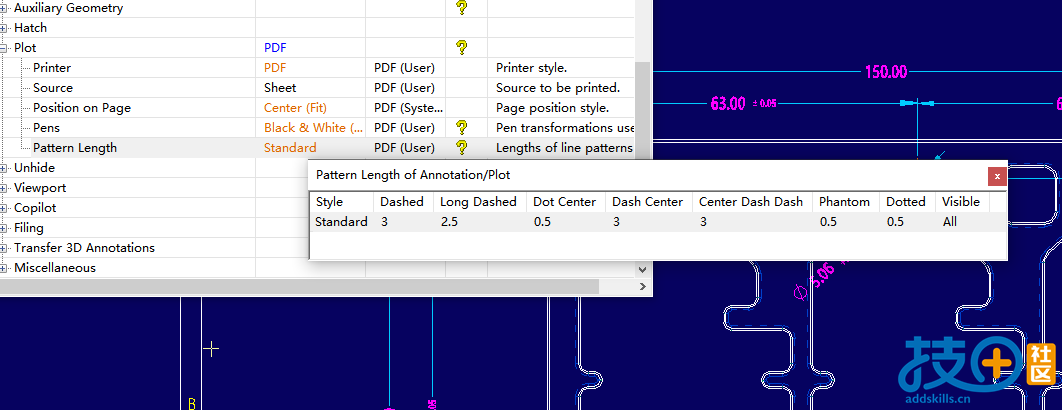

已经搞好了，是在打印设置里面设置的，之前为了转CAD不出粗线，把这个也设置成了0，所以预览的时候是好的，打印后就是实线了。

毛秋兵 发表于 2025-8-20 14:03
已经搞好了，是在打印设置里面设置的，之前为了转CAD不出粗线，把这个也设置成了0，所以预览的时候是好的， ...

之前哪个值设置为0了？上面图片里设置的数值，打印是正常的吗？

Superman 发表于 2025-8-20 15:56
之前哪个值设置为0了？上面图片里设置的数值，打印是正常的吗？

打印正常，就是这个设置的问题
