20.5版不能直接打开XT.STP和SOLIDWORKS文档，求大神指导，感谢！

Superman · 发表于 2025-6-20 17:27:05

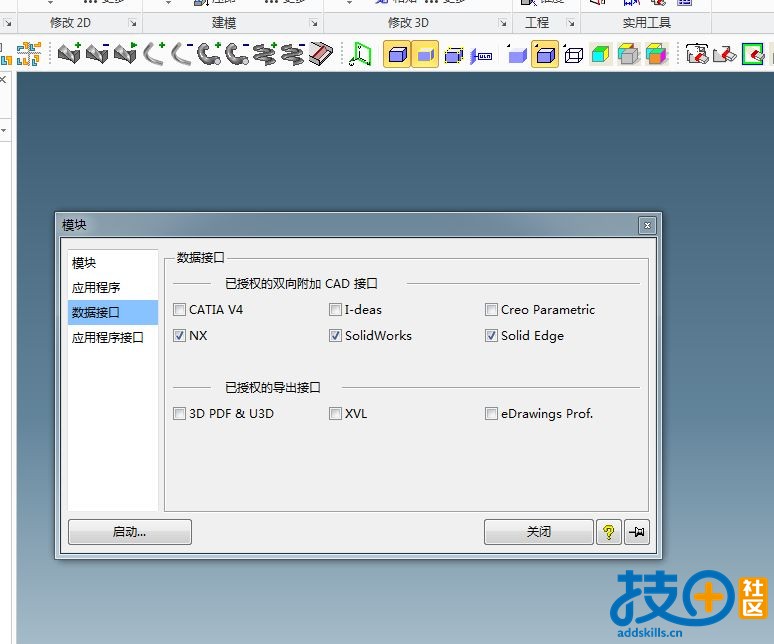

模块—数据接口，里面勾选SolidWorks了吗？

xiaoyi848 · 发表于 2025-6-20 19:40:27

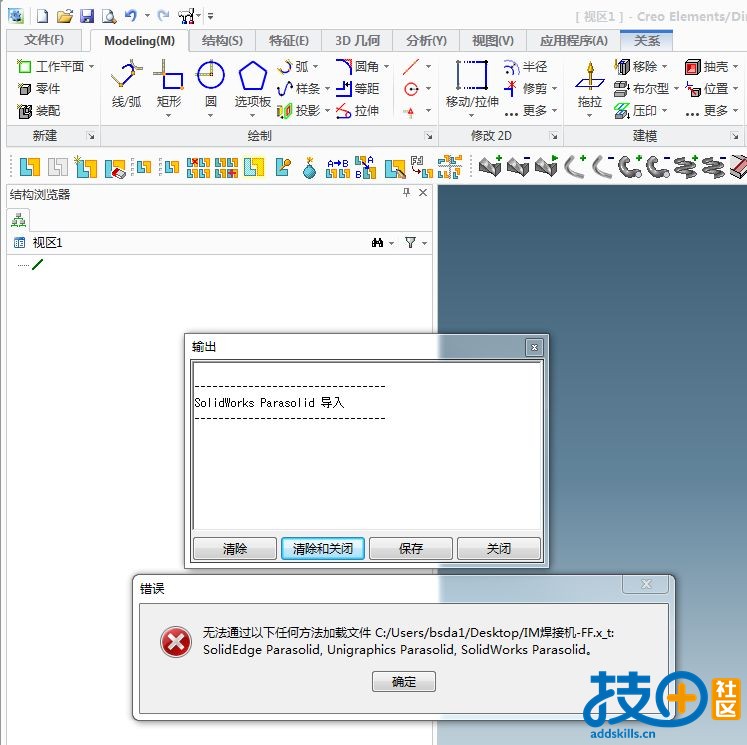

勾选了，打开是这样的：

Superman · 发表于 2025-6-20 20:13:21

xiaoyi848 发表于 2025-6-20 19:40
勾选了，打开是这样的：

打开图档时，先选择对应的格式，再选择solidworks档。

xiaoyi848 · 发表于 2025-6-21 08:27:30

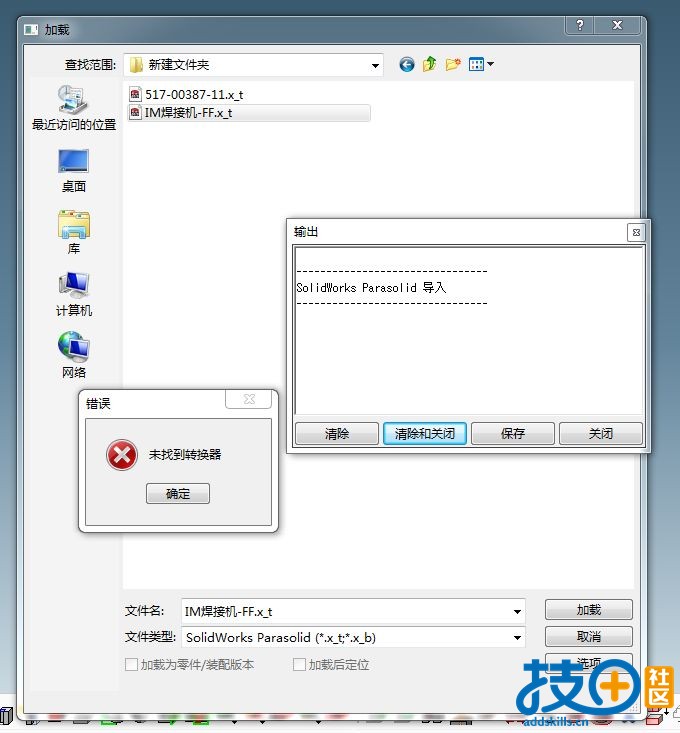

大神，按照你的办法，提示为未找到转换器

Superman · 发表于 2025-6-21 11:20:19

xiaoyi848 发表于 2025-6-21 08:27
大神，按照你的办法，提示为未找到转换器

确定是solid works的图档吗？x_t也有可能是NX的

xiaoyi848 · 发表于 2025-6-21 13:20:03

确定是的，半月前还能直接打开。同样的文件

xiaoyi848 · 发表于 2025-6-21 13:55:00

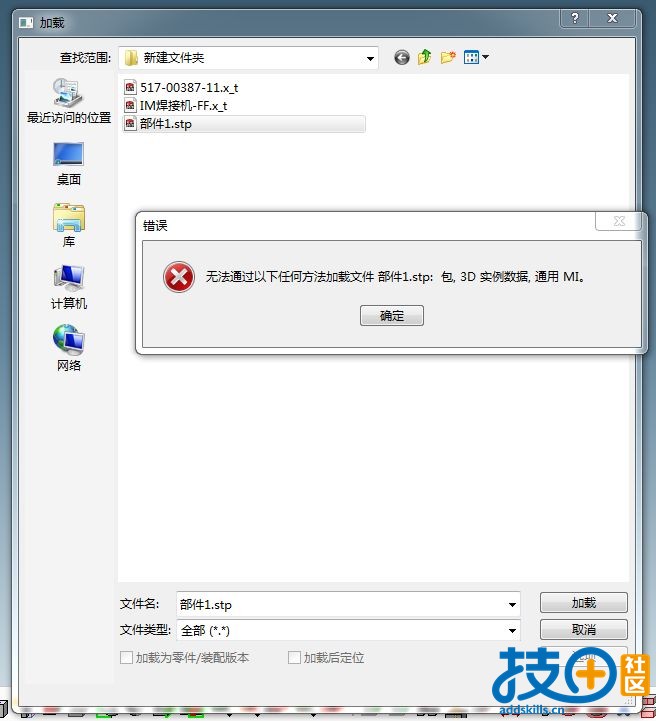

同样的STP文档，17.0可以打开，20.5不能打开，估计要重装下软件了

HOH · 发表于 2025-6-22 11:14:30

1.先要在数据交换模块打开对应软件的接口，
2.选者打开模型（ctrl+O），在文件类型选择文件相应的格式

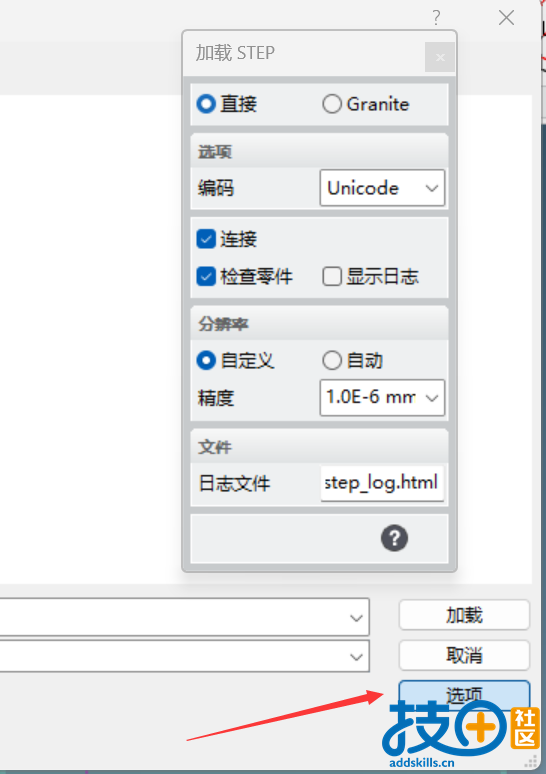

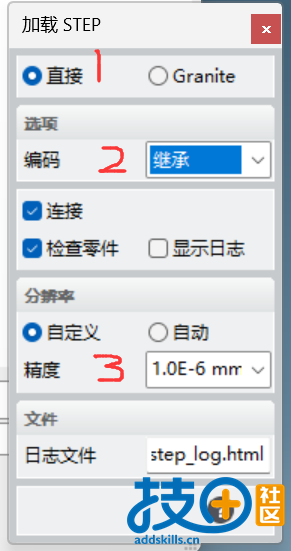

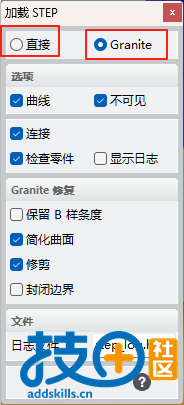

3.打开右下角的选项，在里面切换下打开的类型，直接或者Granite，编码格式，精度信息。
4.几个模式可以切换试下

xiaoyi848 · 发表于 2025-6-22 11:51:16

HOH 发表于 2025-6-22 11:14
1.先要在数据交换模块打开对应软件的接口，
2.选者打开模型（ctrl+O），在文件类型选择文件相应的格式
3.打 ...

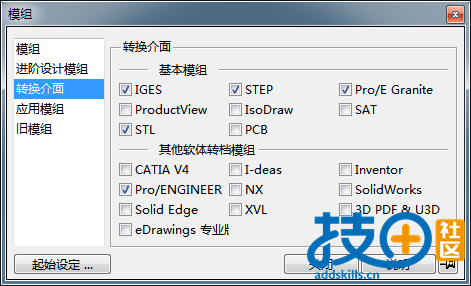

这不是20.5或者以上的版本吧？我17.0的版本是这样的界面
