CoCreate工程图中的沉头孔不能自己识别

零件中有显示的标签，在工程图沉头孔标注中不能自动识别，不像sw那种样式的，螺纹孔样式不规范，如何设置成sw那种样式的呢？

Superman已获得悬赏 1 贡献+5 金币

虽然无法自动识别孔特征标注，关于孔标注规范性和快捷性问题，给一个小小的建议。如下图所示，可将常见的孔特征提前做好标注库，点击<放置所有>，放入库中，需要的时候点击<全部获取>，就可以在库中找到。其他常 ...

Superman · 发表于 2020-5-28 16:52:31

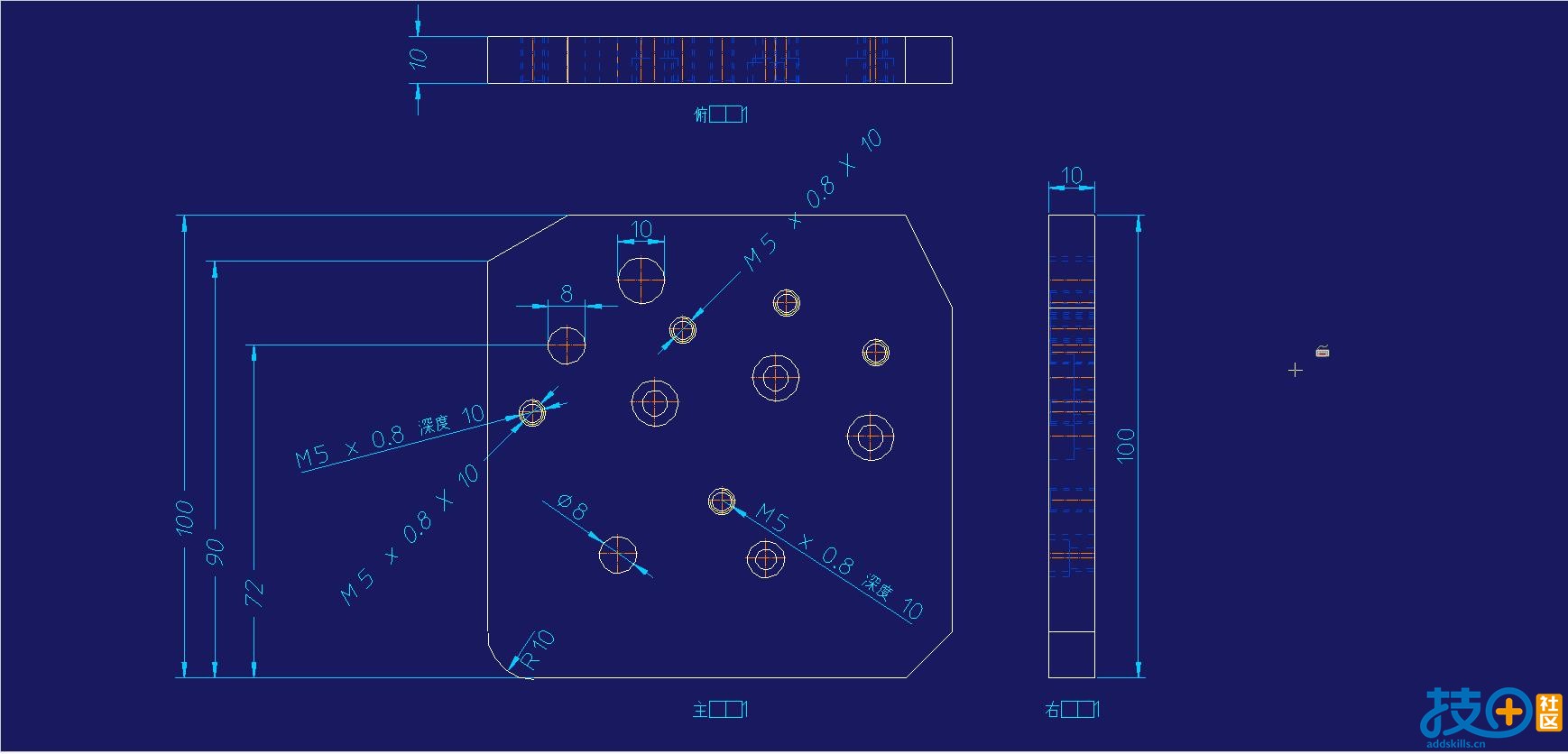

标注的沉头孔，在2D工程图标注时，直接出来标准规范的孔标注样式。这种OSD里面是没有的。

Superman · 发表于 2020-5-29 13:37:02

虽然无法自动识别孔特征标注，关于孔标注规范性和快捷性问题，给一个小小的建议。

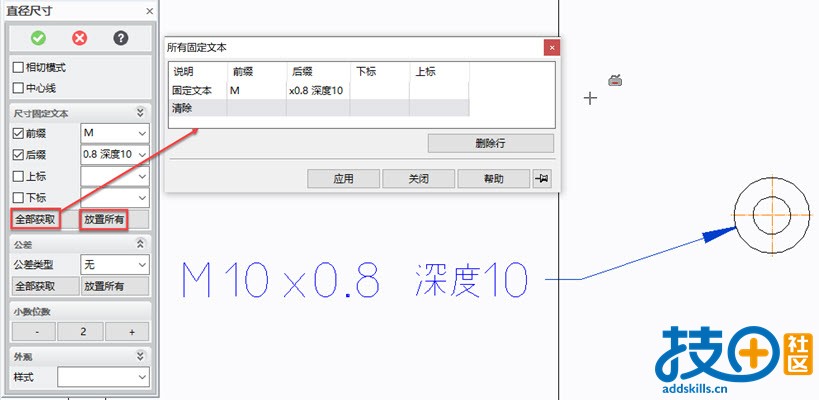

如下图所示，可将常见的孔特征提前做好标注库，点击<放置所有>，放入库中，需要的时候点击<全部获取>，就可以在库中找到。

其他常用的也可以这样操作。

HOH · 发表于 2020-6-3 16:31:12

这种是不是就会和孔大小不关联，相当于公差那种一样手动写上去的？不过也是一种方法！

Superman · 发表于 2020-6-3 17:00:28

HOH 发表于 2020-6-3 16:31
这种是不是就会和孔大小不关联，相当于公差那种一样手动写上去的？不过也是一种方法！ ...

是的，手动写上去的，将常用的螺孔尺寸提前输入至库里，需要的时候直接选择，也可以手动修改。

孤独尘埃 · 发表于 2020-12-24 09:04:34

莫士的内部开发的lisp里面可以想sw那样标注沉头孔，但是外面没有流通他们的lisp

Superman · 发表于 2020-12-24 09:19:08

孤独尘埃发表于 2020-12-24 09:04
莫士的内部开发的lisp里面可以想sw那样标注沉头孔，但是外面没有流通他们的lisp
...

莫仕开发了很多好用的lisp，他们的软件功能都比官方发布的版本要强很多。可能莫仕的供应商能拿到。

孤独尘埃 · 发表于 2021-1-22 18:49:18

Superman 发表于 2020-12-24 09:19
莫仕开发了很多好用的lisp，他们的软件功能都比官方发布的版本要强很多。可能莫仕的供应商能拿到。 ...

是放在内部服务器上的，现在莫仕换UG了估计也很难流出来了

JH1216 · 发表于 2021-2-18 17:21:24

我問過待在莫仕的前輩,他也沒有使用過,有人可以分享icon嗎?

梁亮 · 发表于 2024-7-6 11:33:12

Superman 发表于 2020-6-3 17:00
是的，手动写上去的，将常用的螺孔尺寸提前输入至库里，需要的时候直接选择，也可以手动修改。 ...

这种方式关掉软件，再打开就没了
