如何在圆形的侧面进行切除

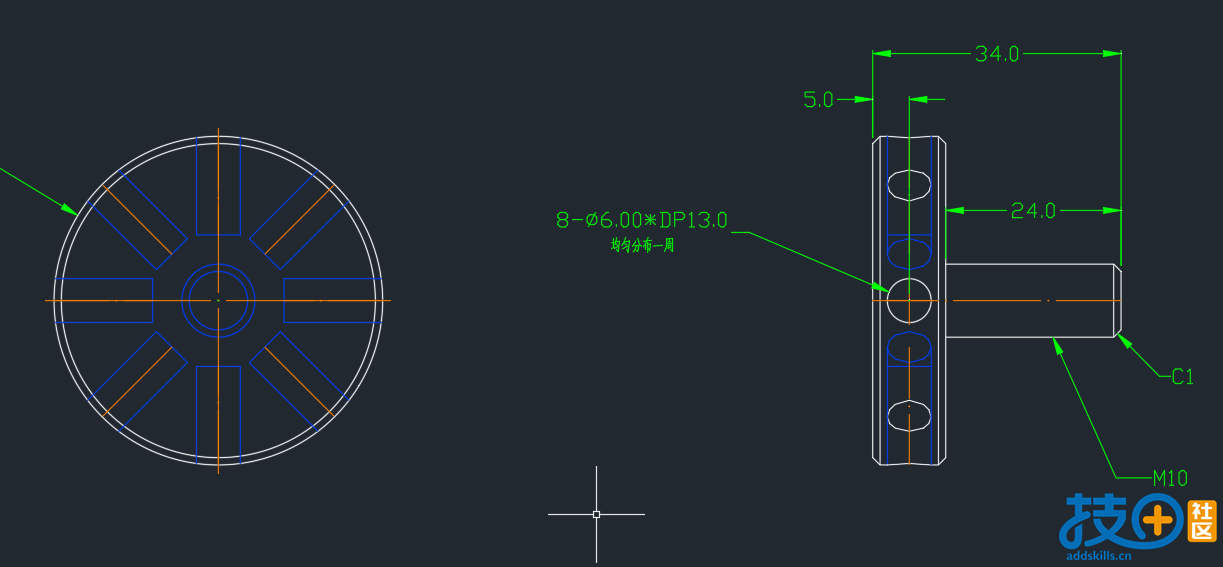

求助大神指导画这个就不知道该怎么去画，一点思路都没得（如何等分的将洞画出来）

只能画出来一个洞，剩下的洞没办法按等分的去画

我知道答案 回答被采纳将会获得 1 贡献 + 2 金币 已有6人回答

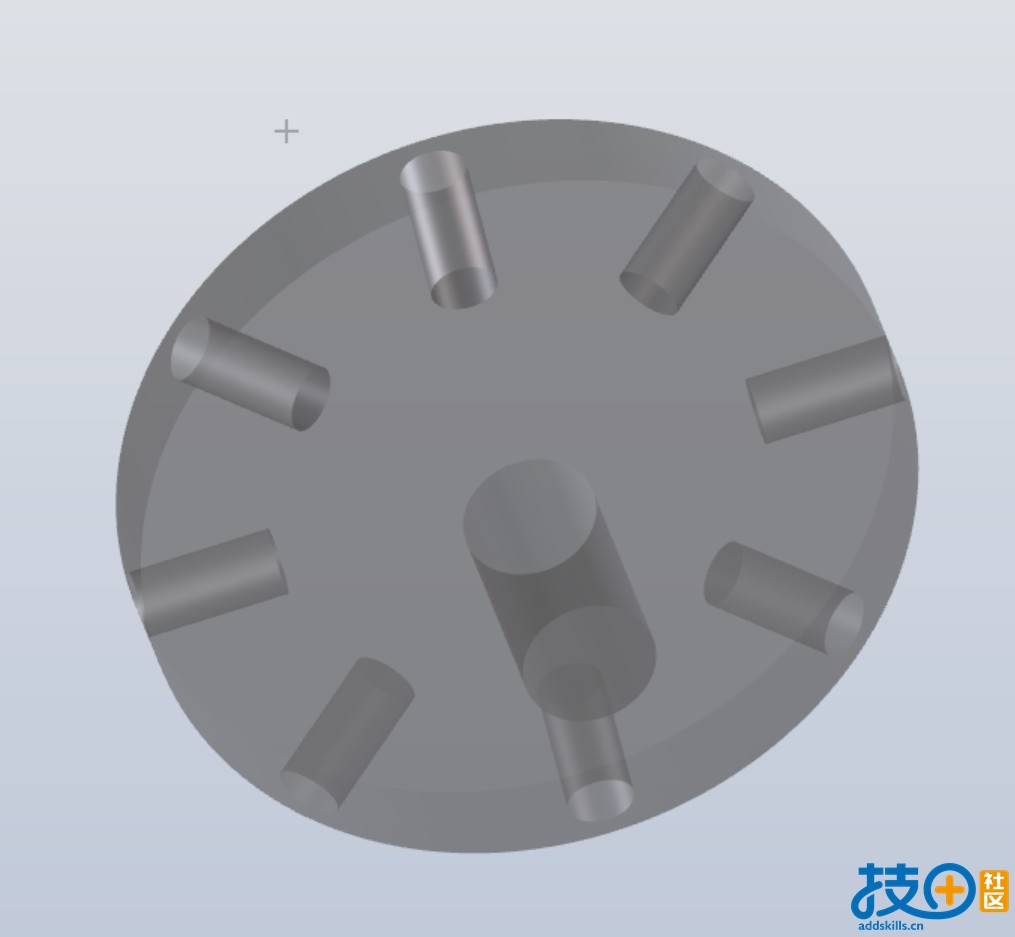

这个侧面懵懵的

在参数化软件中，这种一般都是画一个孔特征，然后阵列孔。

Creo Elements/Direct软件默认没有特征阵列，只有零件阵列，所以，想到的第一种方法，先画出圆柱体，然后阵列圆柱体，再布尔运算减掉圆柱体，从而获得孔，步骤如下：
1.先拉伸圆柱实体

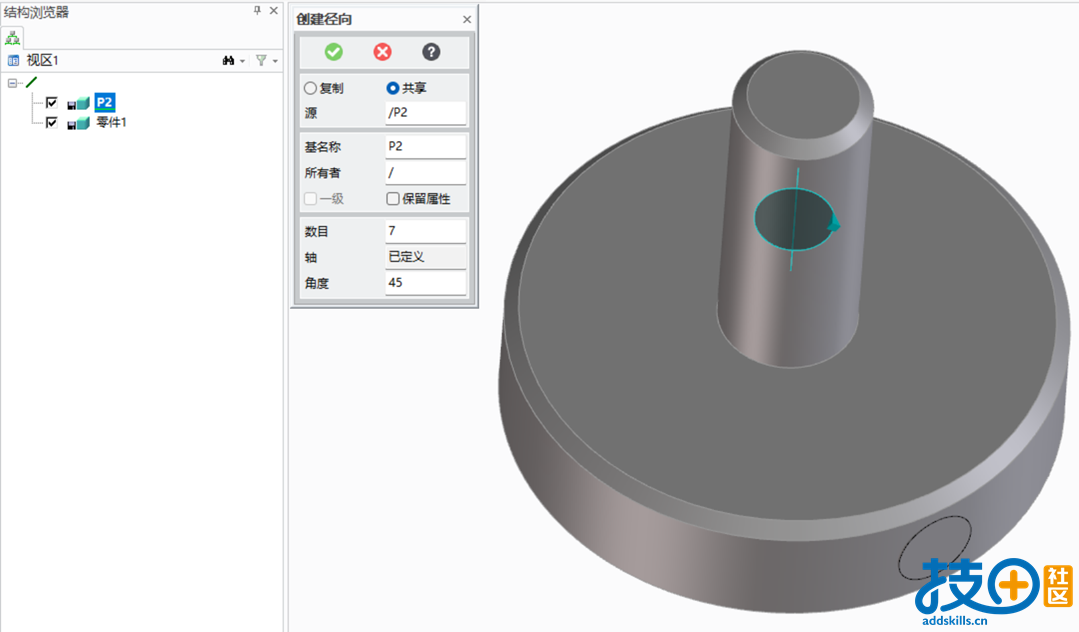

2.阵列圆柱体

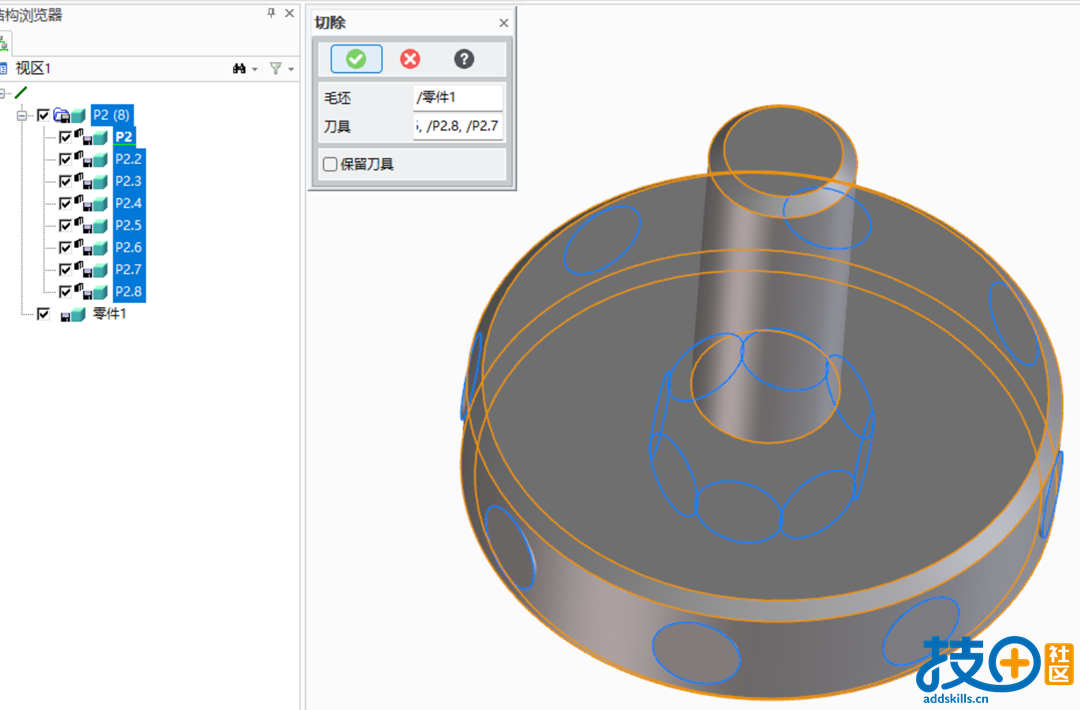

3.布尔运算，减掉圆柱体部分，就获得了孔特征

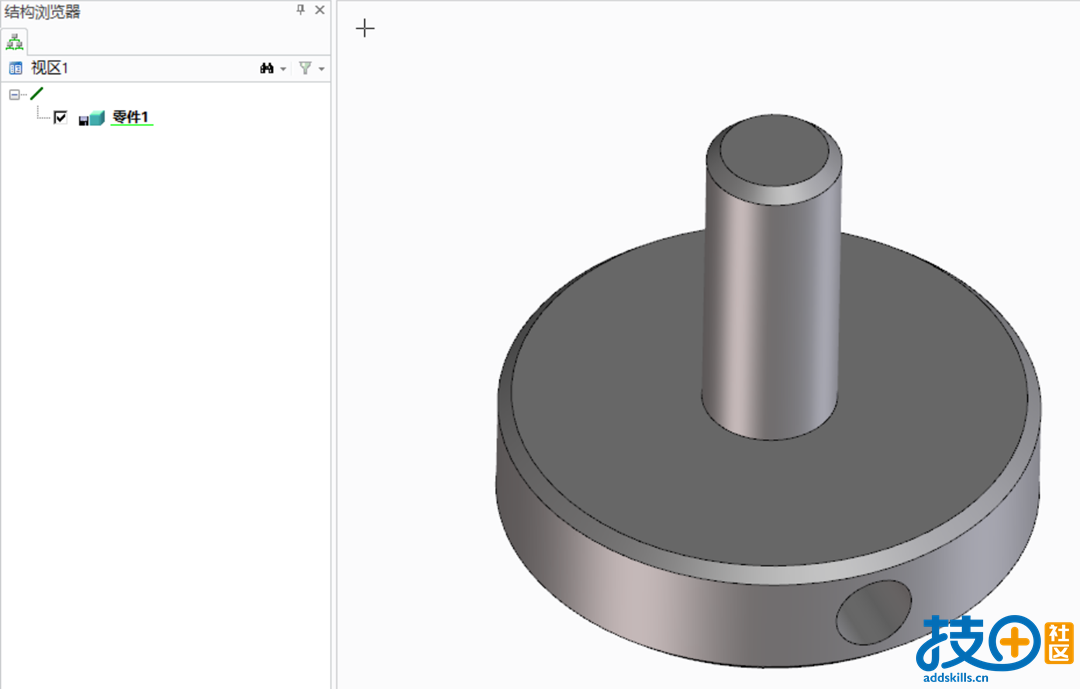

4.完成布尔运算后，获得想要的零件


第二种方法：跟参数化软件一样，直接阵列孔特征，需要借助lisp来实现
1.先画出孔特征

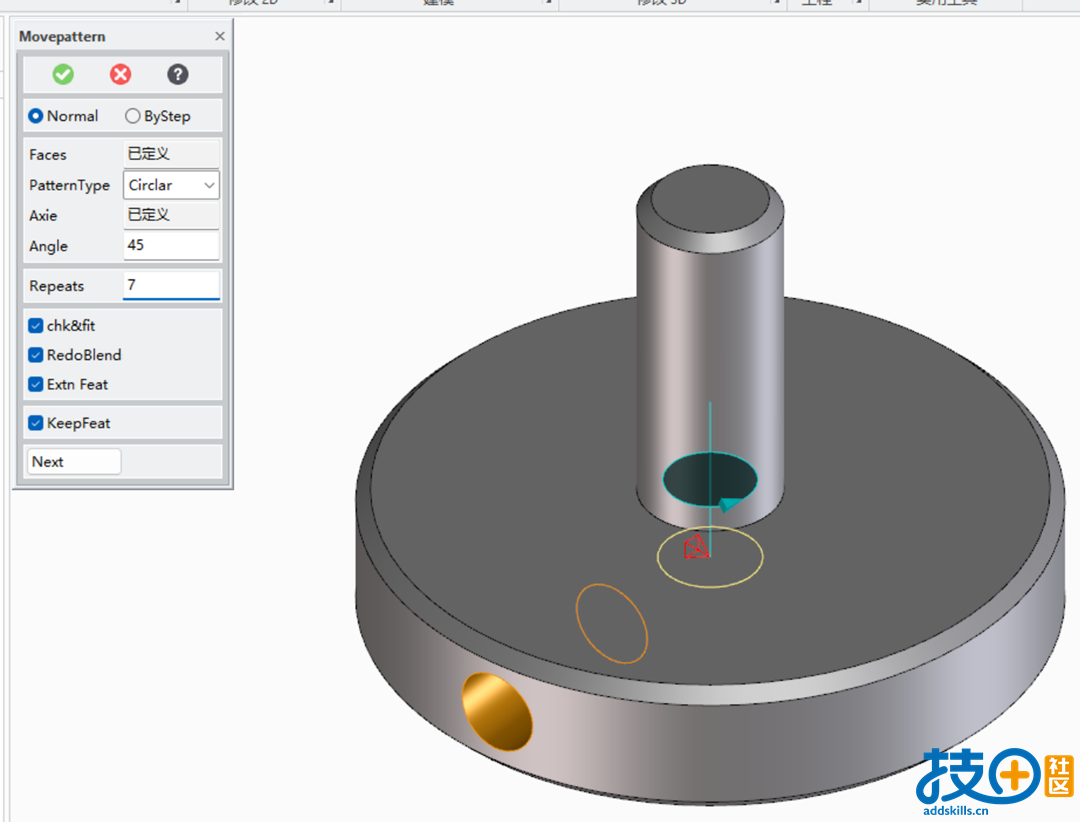

2.阵列孔特征

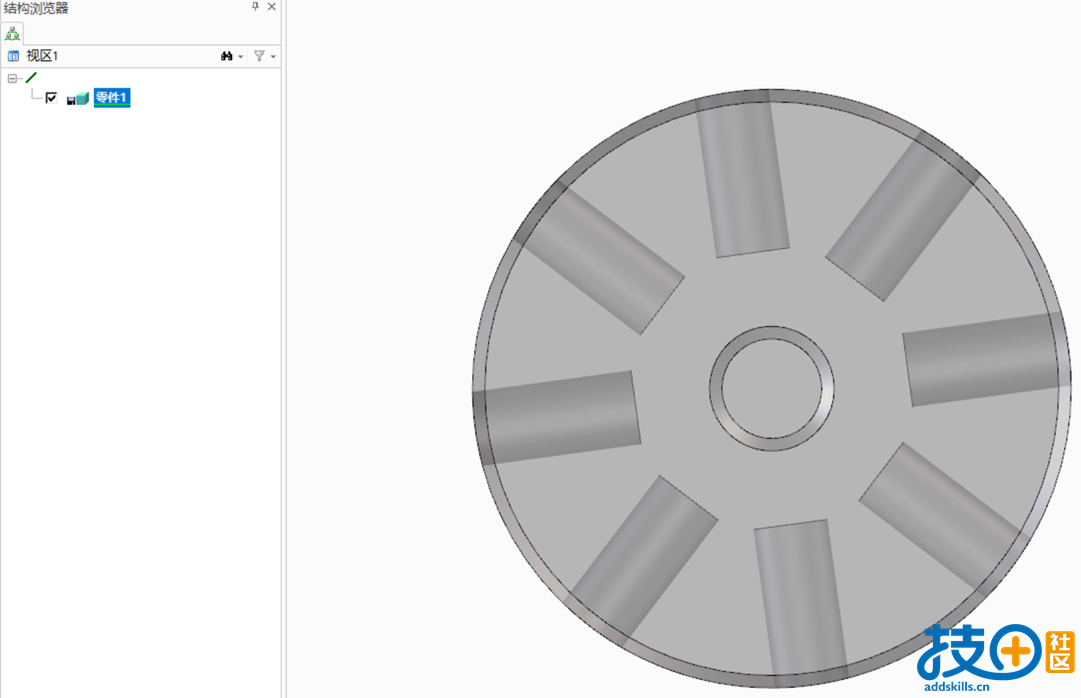

3.阵列完成后获得零件



阵列lisp，可以参照帖子
Creo Elements/Direct软件lisp汇总（不断更新中）

当然还有好几种其他的方法，感兴趣的可以一起讨论

Superman 发表于 2024-12-23 10:42
在参数化软件中，这种一般都是画一个孔特征，然后阵列孔。

Creo Elements/Direct软件默认没有特征阵列，只 ...

感谢大佬

Superman 发表于 2024-12-23 10:42
在参数化软件中，这种一般都是画一个孔特征，然后阵列孔。

Creo Elements/Direct软件默认没有特征阵列，只 ...

用特征里面的孔加工和阵列应该也可以

勿忘１２８√e９ 发表于 2024-12-24 08:15
用特征里面的孔加工和阵列应该也可以

这个方法不错，更方便直观一些
