Creo Elements/Direct如何依圆弧画弹簧？

熊2776 2024-12-14 09:43:15 发表于 基础建模 [显示全部楼层] 回帖奖励 阅读模式 关闭右栏 1 105
需要画一支弹簧，0.5线径，螺距1.5，15圈，依一根R13.6圆弧生成。
回复

举报

自定义广告语

已有(1)人评论

跳转到指定楼层
正序浏览
Superman实名认证 问题互助团队 赏金猎人 发表于 2024-12-14 20:36:38
可以用3D螺旋线和管道添加命令，可以生成弹簧，步骤如下：

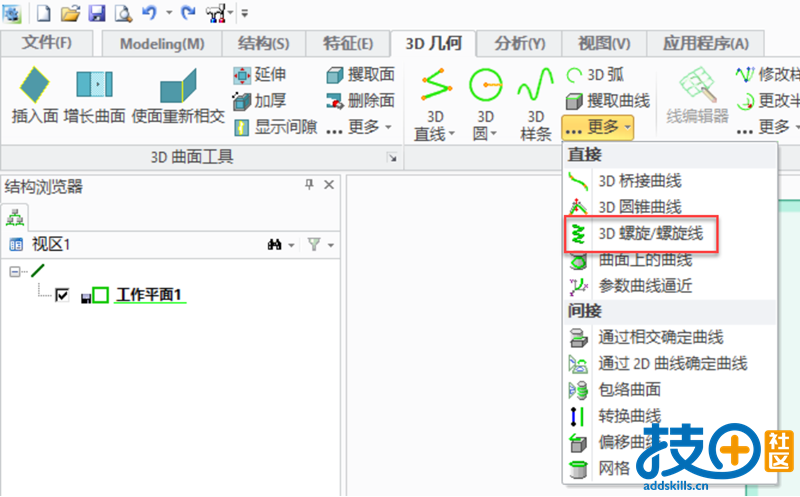

1.3D几何—3D曲线，更多里选3D螺旋/螺旋线命令

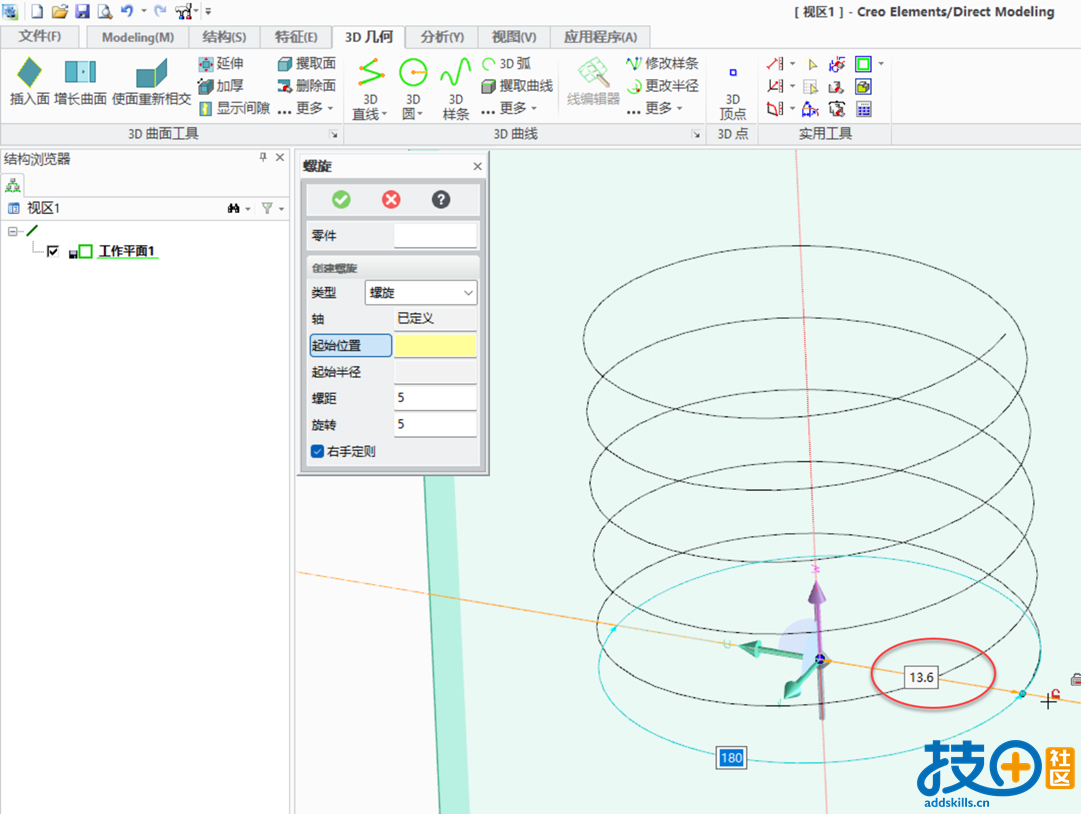

2.输入半径13.6

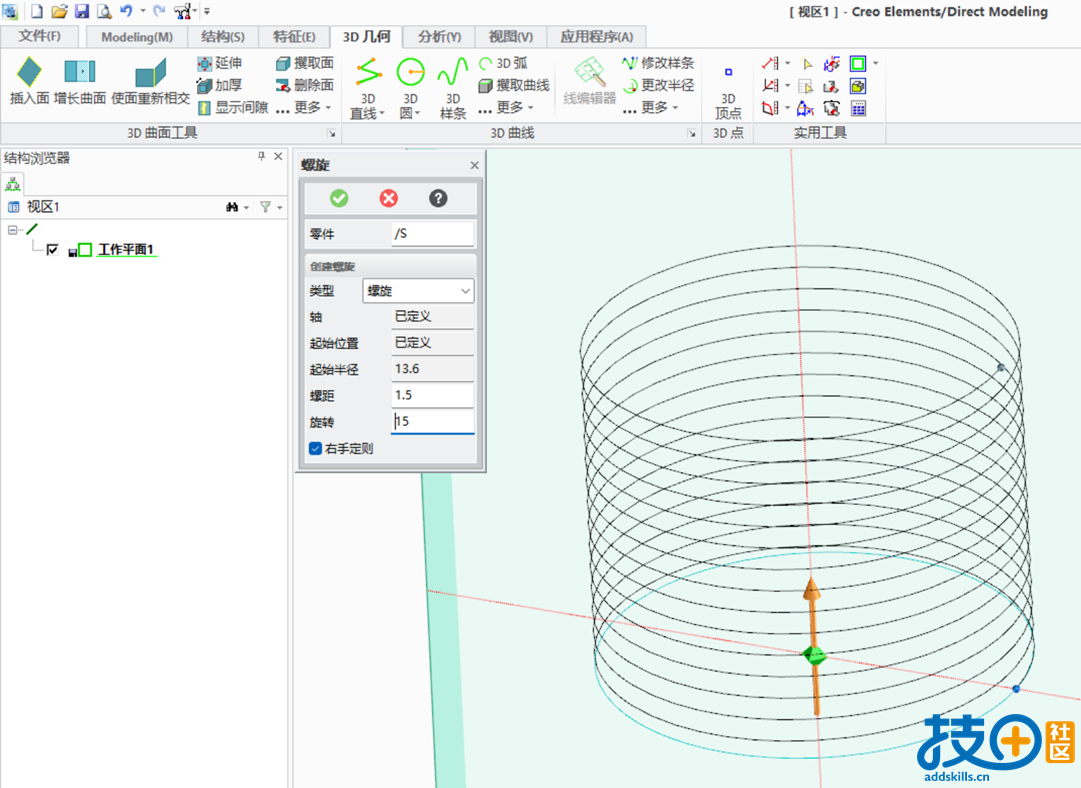

3.输入螺距，圈数，生成螺旋线

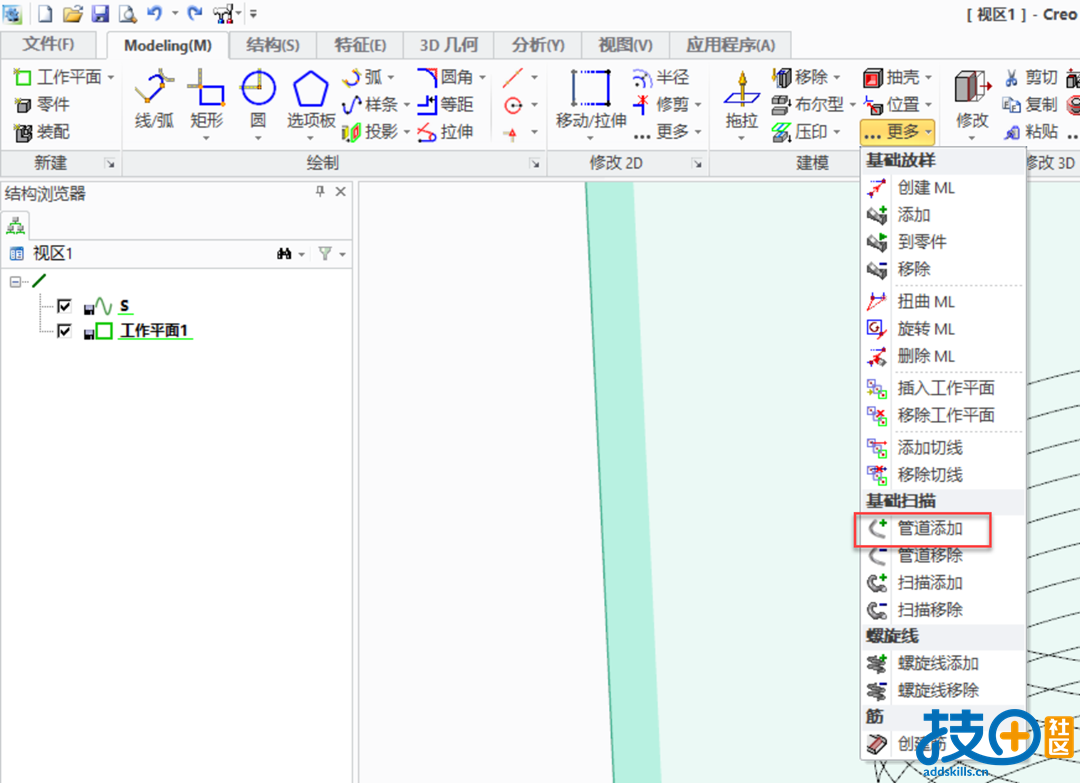

4.点击管道添加命令

5.输入线径，生成弹簧

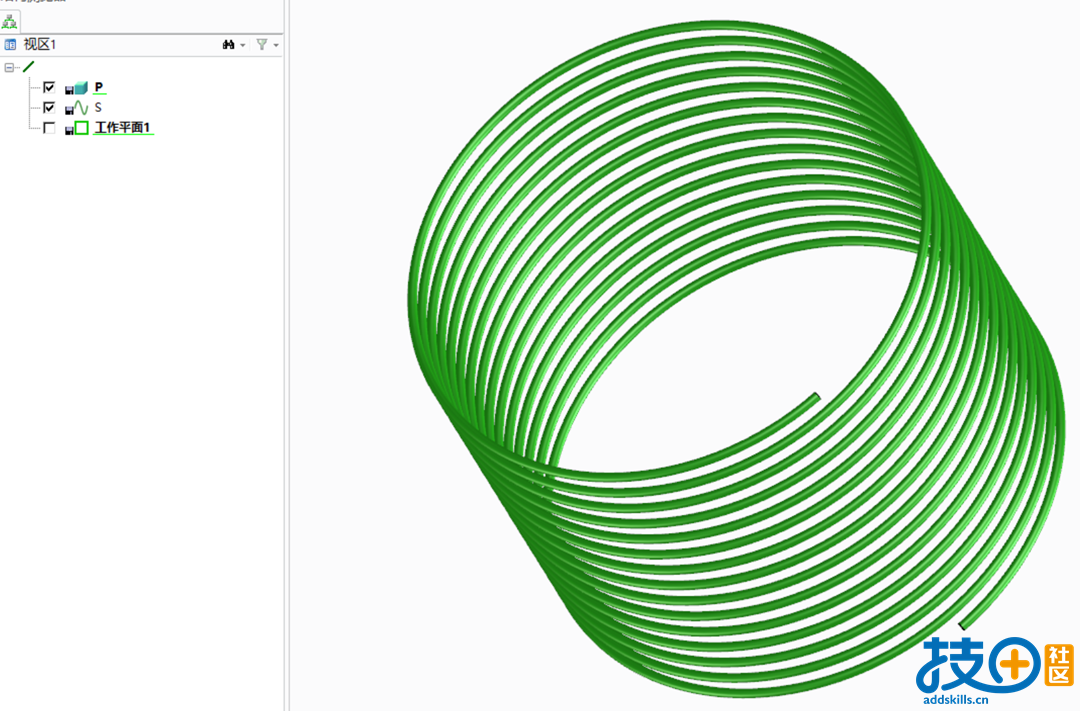

6.完成后的弹簧，如下图
