Creo Elements/Direct软件旧版本工作平面插入图片

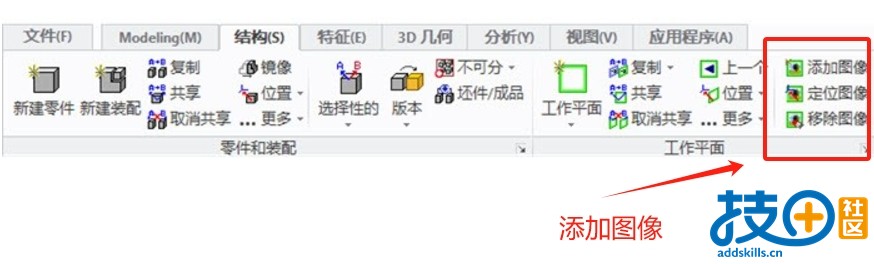

新版本在工作平面中，有插入图片选项；

新版直接使用

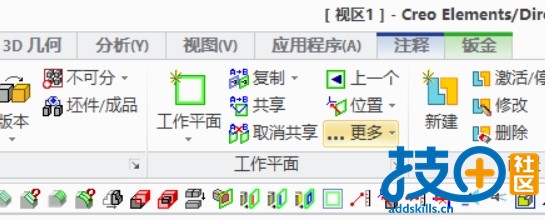

旧版本无此选项，是否有其他插入方式

旧版本无

Superman已获得悬赏 1 贡献+2 金币

最佳答案

Creo Elements/Direct 19.0版本开始新增图片插入工作平面命令，18.1版本无法直接导入图片 给一个间接的方式： 1.在工程图模块下，在空白页面导入图片，然后将需要的外形，通过工程图的草绘绘制出来； 2.将草绘保存 ...

• Superman
• 发表于2024-12-02
• 详细答案 >

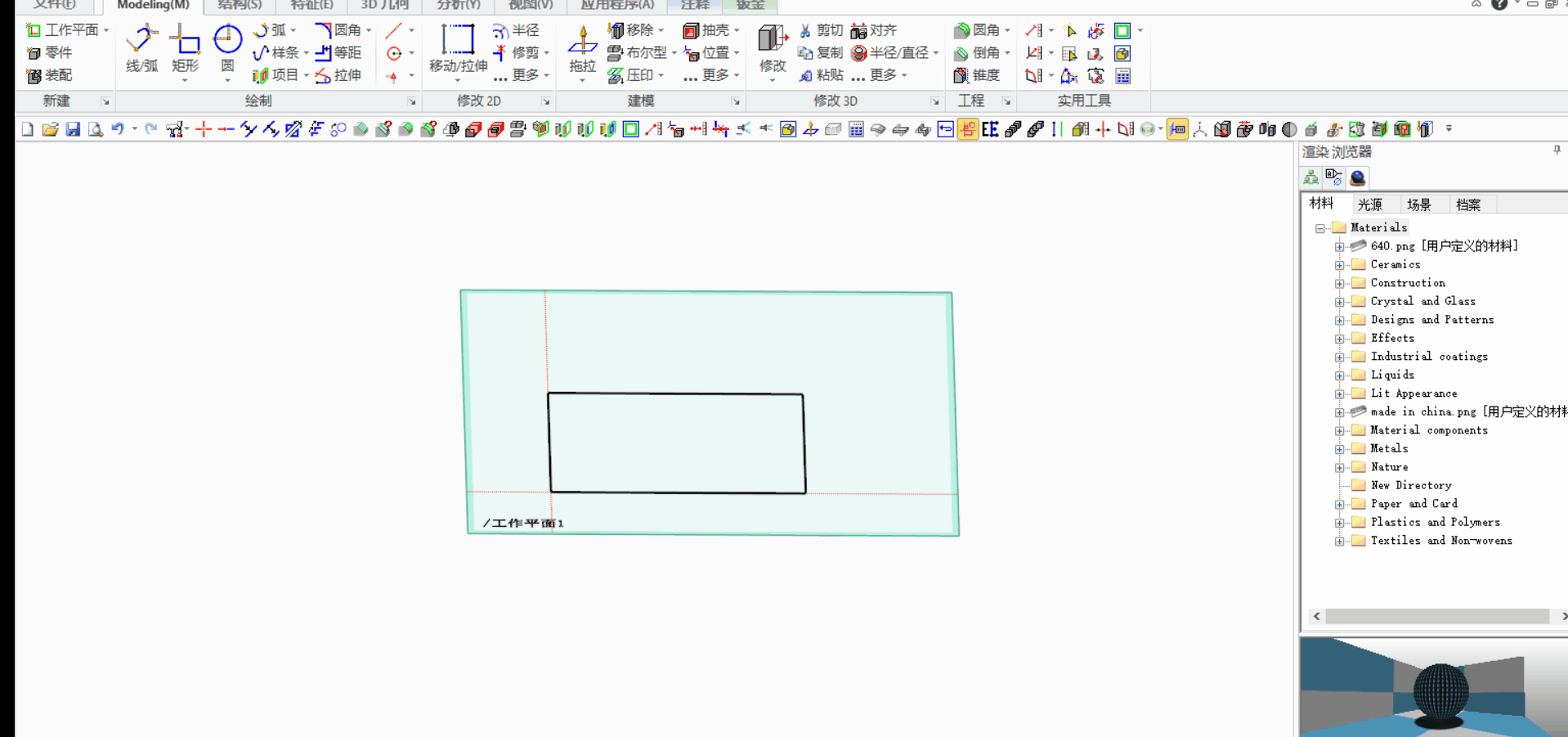

渲染下，在<添加贴花>命令中，也可以把图片贴到面上，也是一种办法

感觉不太好用，3D删除就没有勒

Creo Elements/Direct 19.0版本开始新增图片插入工作平面命令，18.1版本无法直接导入图片

给一个间接的方式：
1.在工程图模块下，在空白页面导入图片，然后将需要的外形，通过工程图的草绘绘制出来；
2.将草绘保存成DXF或DWG文件
3.再在Modeling下，新建工作平面，再通过导入2D的命令，导入草绘图
算是一种间接的导入图片，利用图片的外形，草绘的轮廓的方法。

Superman 发表于 2024-12-2 16:58
Creo Elements/Direct 19.0版本开始新增图片插入工作平面命令，18.1版本无法直接导入图片

给一个间接的方 ...

我用贴花的方式先解决了，尺寸调整太麻烦，试试工程图模块下会不会更快点
