（求助）Creo Elements Direct Modeling 如何把装配体合并为单个零件

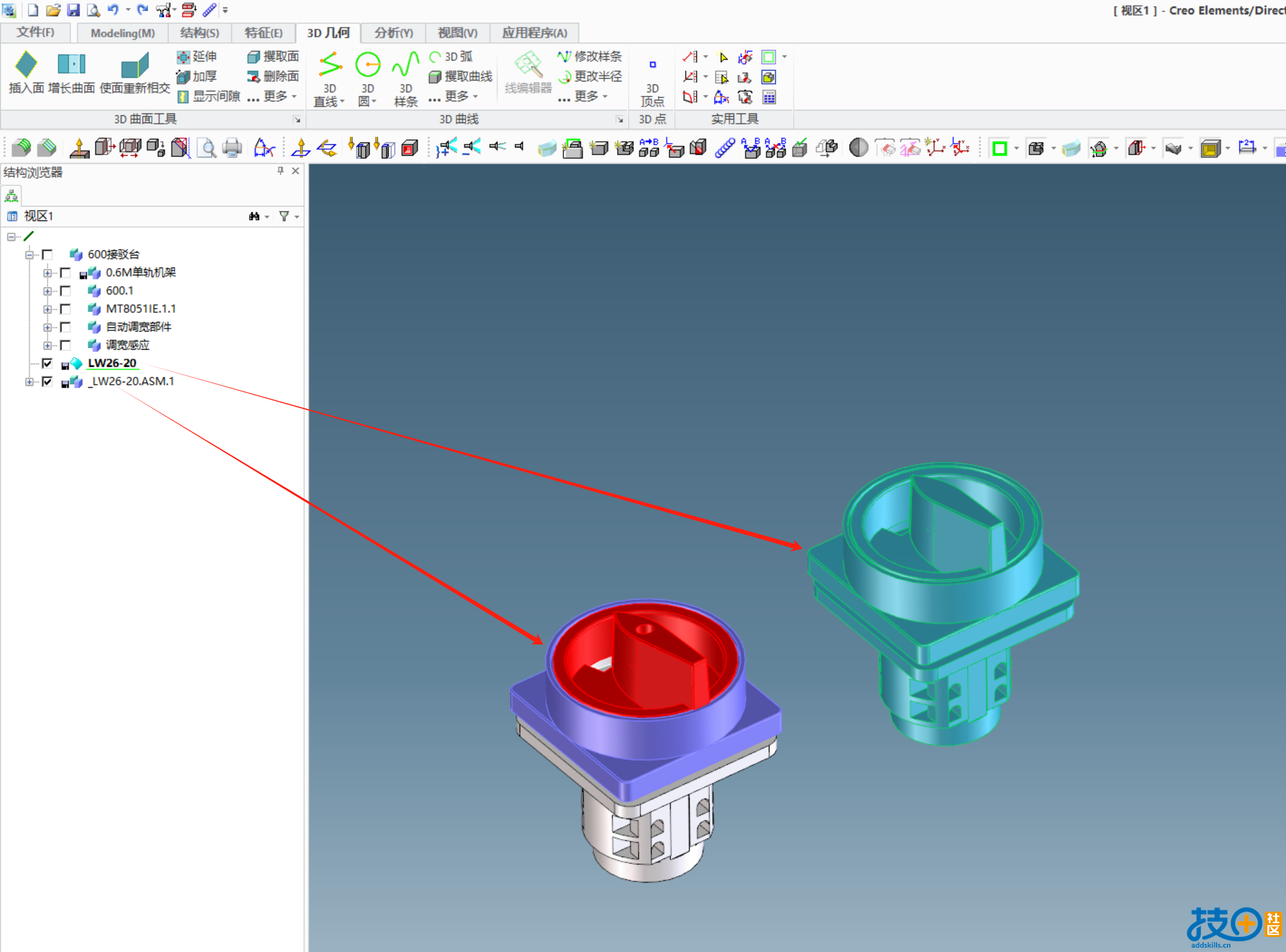

做爆炸图时这些乱码的标件也显示出来了，怎么才能把它们变为一个零件，合并到一起，求大佬解答


Superman已获得悬赏 1 贡献+5 金币

可以用3D几何里的“攫取面”命令，有间隙零件，也可以合并为一个零件，直接框选整个装配体，注意要去掉勾选“分割零件”

Superman · 发表于 2024-8-8 12:10:09

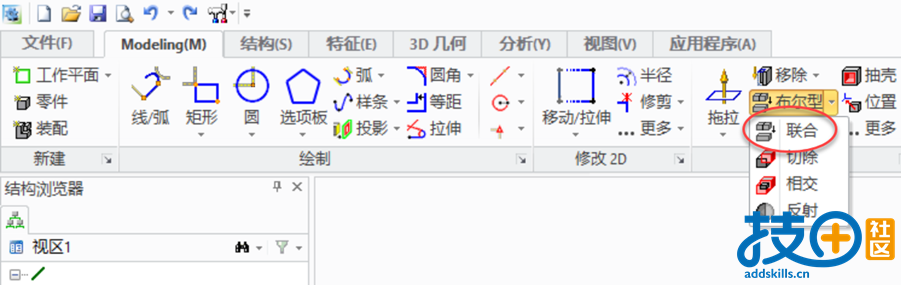

布尔运算里的“联合”命令，可以将装配体变成一个整体零件

zjm4192 · 发表于 2024-8-8 12:26:38

Superman 发表于 2024-8-8 12:10
布尔运算里的“联合”命令，可以将装配体变成一个整体零件

有些工件是有间隙的，这个命令就没用了，而且也只能一个一个合并，这样的情况有解决办法嘛

Superman · 发表于 2024-8-8 17:35:22

zjm4192 发表于 2024-8-8 12:26
有些工件是有间隙的，这个命令就没用了，而且也只能一个一个合并，这样的情况有解决办法嘛 ...

布尔运算里的合并，必须要零件是接触的，不能有间隙

Superman · 发表于 2024-8-8 17:36:47

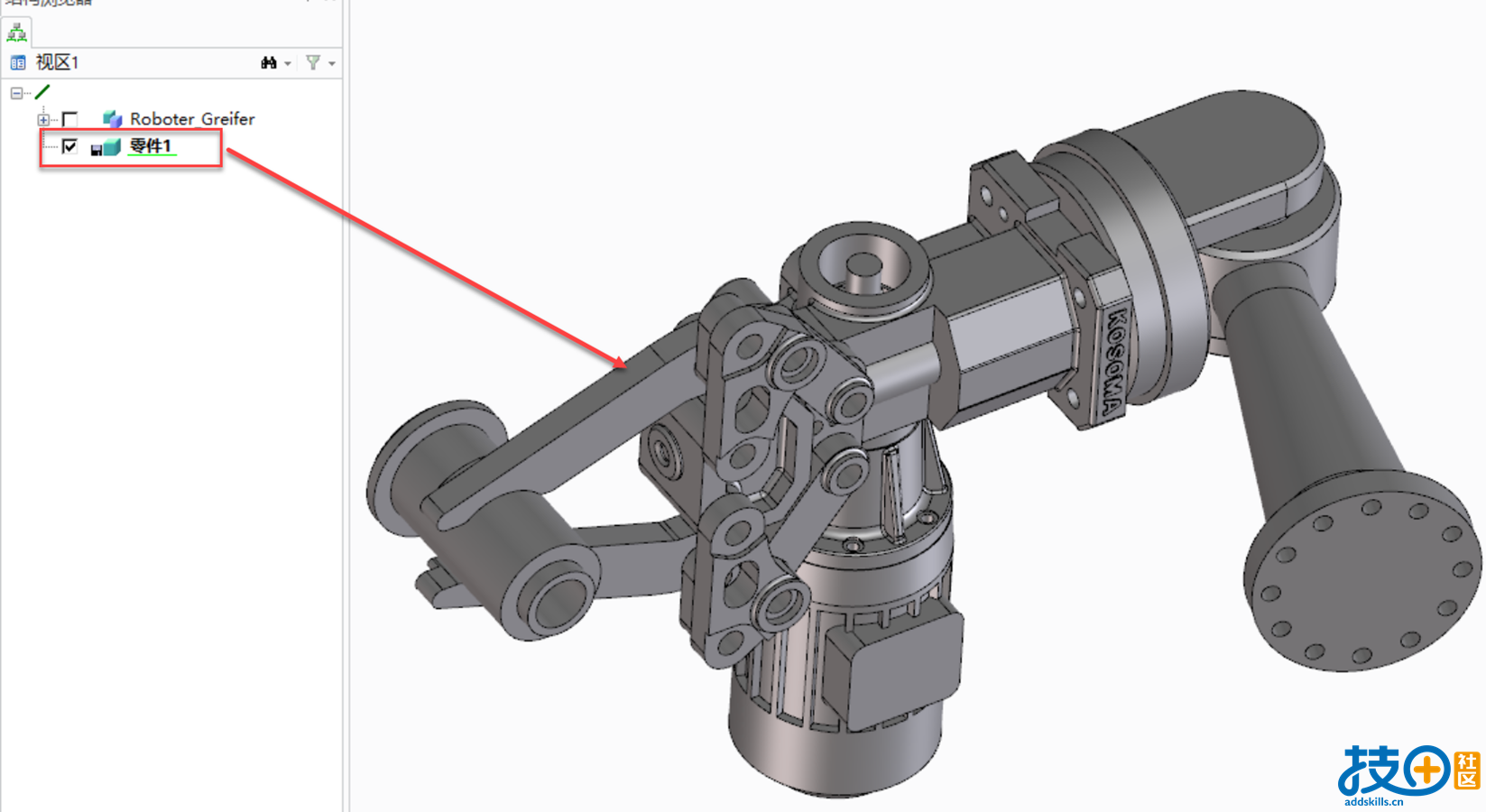

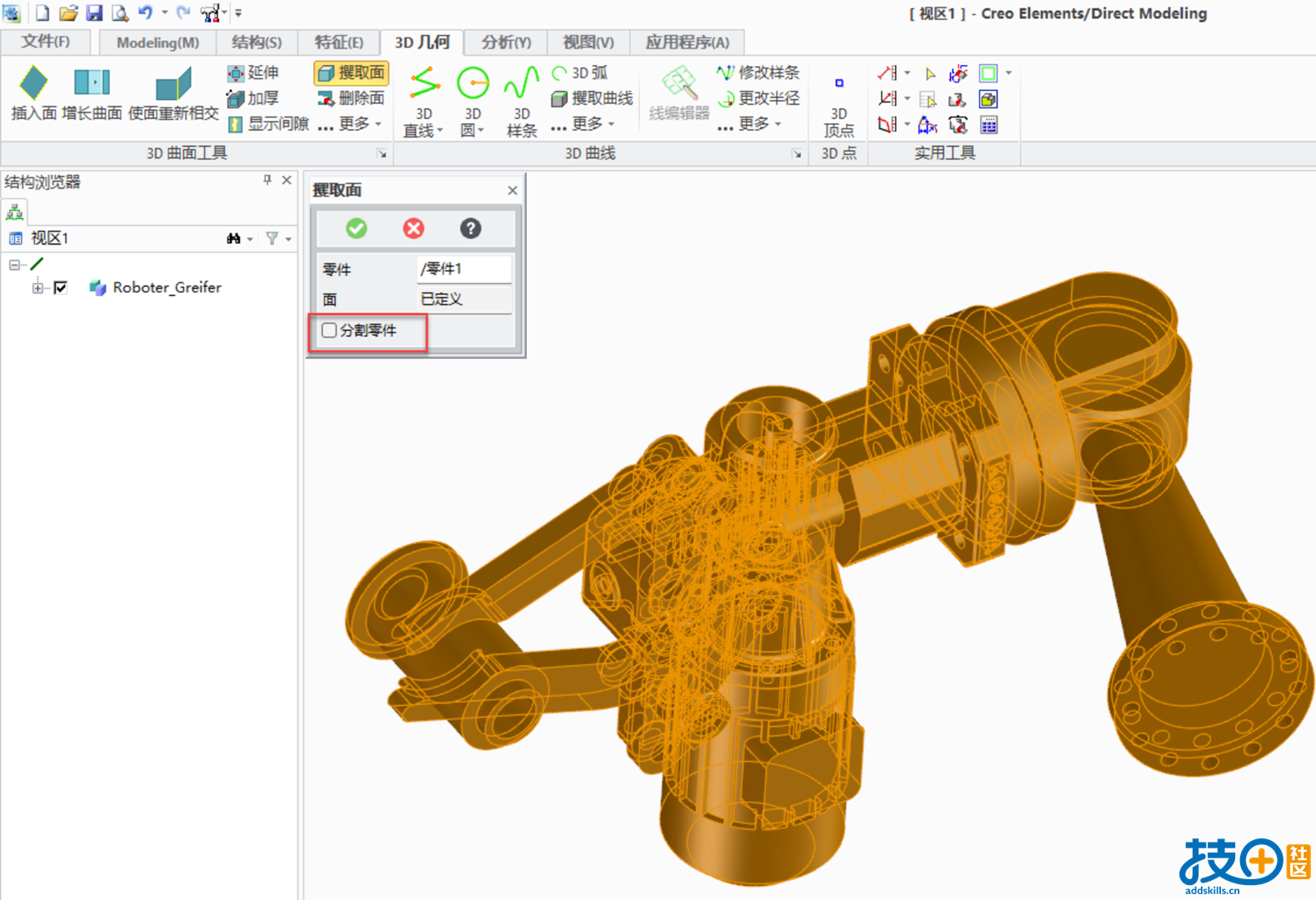

可以用3D几何里的“攫取面”命令，有间隙零件，也可以合并为一个零件，直接框选整个装配体，注意要去掉勾选“分割零件”


勿忘１２８√e９ · 发表于 2024-8-19 10:04:22

Superman 发表于 2024-8-8 17:36
可以用3D几何里的“攫取面”命令，有间隙零件，也可以合并为一个零件，直接框选整个装配体，注意要去掉勾选 ...

原来如此，还有这个办法

pvidr · 发表于 2024-8-27 10:46:07

以前都是焊接命令弄的，没想到还能这样操作，学无止境啊

名字 · 发表于 2024-9-19 11:43:20

按照步骤来，为啥我的合成之后是个面零件呀

高筒雨靴法拉利 · 发表于 2024-10-15 15:11:17

名字发表于 2024-9-19 11:43
按照步骤来，为啥我的合成之后是个面零件呀

相同的，也是面零件

高筒雨靴法拉利 · 发表于 2024-10-15 15:32:41

高筒雨靴法拉利发表于 2024-10-15 15:11
相同的，也是面零件

但是有时能成功，目前还没完全搞清楚。。。
