如何设置折弯半径，才能使展开图尺寸最准确

如何设置折弯半径，才能使展开图尺寸最准确，符合折弯扣除后尺寸。薄的板材展开相差无几，但是3mm以上的板材或者折弯刀数变多，误差就会很大

K因子改成0.5 半径是板厚的一半 试试呢？

zjx1019 发表于 2024-4-3 16:39
K因子改成0.5 半径是板厚的一半 试试呢？

OSD软件在哪改K因子的

CoCreate的钣金展开，包含两种模式：1）经验值展开(补偿值)；2）公式计算型（K因子），如果设置了经验值，就优先用经验值展开，如果没有设置，那么就用公式计算展开，公式计算展开会用到K因子，默认的K值=0.4

经验值展开(补偿值)，需要对钣金展开有一些经验，不同的板材，板厚，不同的折弯角度和折弯半径，展开经验值是多少，需要通过实验测量获得经验值（材料商/老师傅有这方面的经验数据），然后再在软件里设置好补偿值。

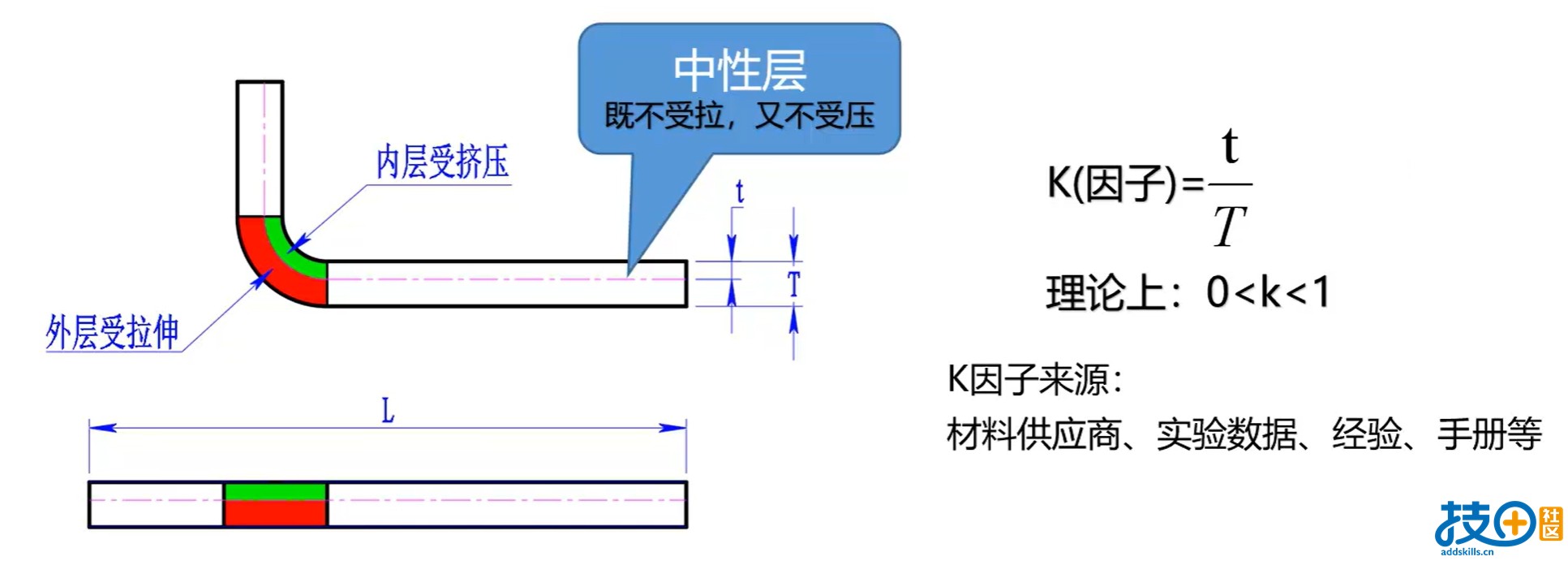

公式计算型(K因子)，是按照中性相位相对于厚度“T”的偏移来定义的，中性相位就是这折弯时，保持不变的平面，可以看下图理解，K=t/T，0<K<1

软件默认的K=0.4，K因子也可以更改设置

经验值和K因子都可以在文件sha_demoshop.lsp中修改

软件优先使用设定的经验值展开，如果没有设置经验值，就用K因子展开

工程图里出展开图时，可以调整K因子，生成展开图，下面时设置K=0.5，和默认展开对比

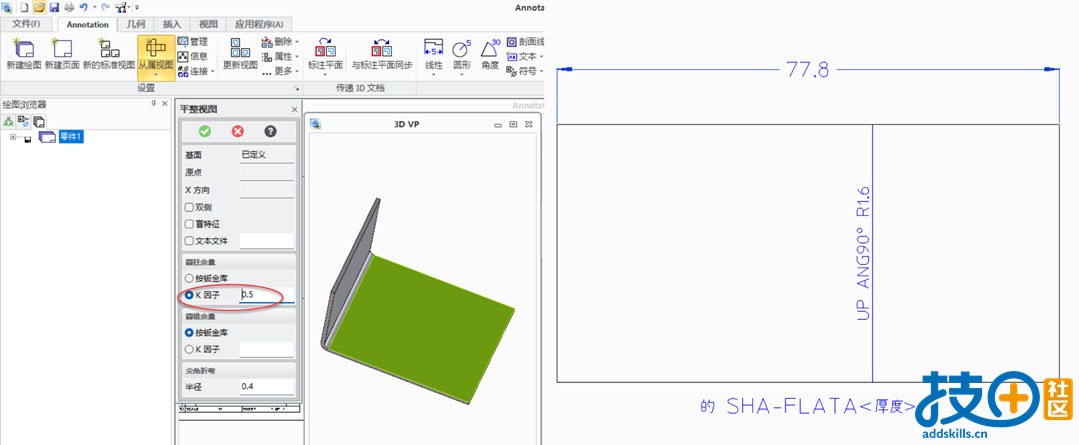

K=0.5展开，尺寸77.8

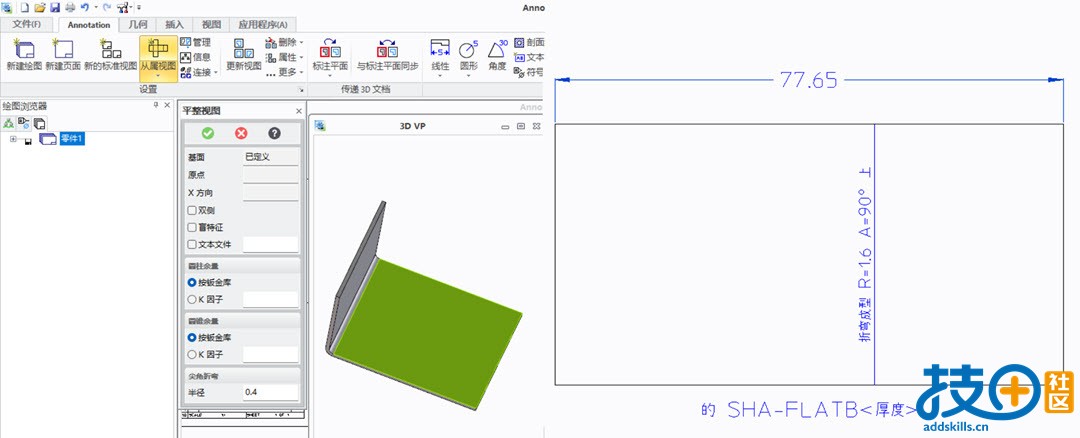

默认展开，尺寸77.65


我理解的还不全面，以上不是很完整，可以参考。如其他人有很详细的分享，欢迎分享学习
