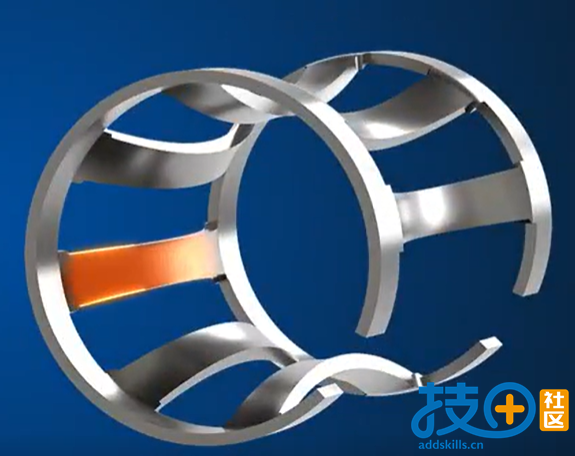

如何进行端子卷圆

1.普通平面卷圆没问题；
2.但是有折弯的，再进行卷圆，会出现卷圆失败以及保存stp出现破面的情况

Superman · 发表于 2024-1-25 17:37:43

不知道你是不是做了特殊折弯，如果可以上传零件，可以帮你测试一下

勿忘１２８√e９ · 发表于 2024-1-30 11:27:08

Superman 发表于 2024-1-25 17:37
不知道你是不是做了特殊折弯，如果可以上传零件，可以帮你测试一下

Hello,附件已经上传，有劳帮忙探讨一下如何快捷卷圆，保存STP不破面

Superman · 发表于 2024-2-1 11:28:43

勿忘１２８√e９发表于 2024-1-30 11:27
Hello,附件已经上传，有劳帮忙探讨一下如何快捷卷圆，保存STP不破面

对你发的模型做了一些测试

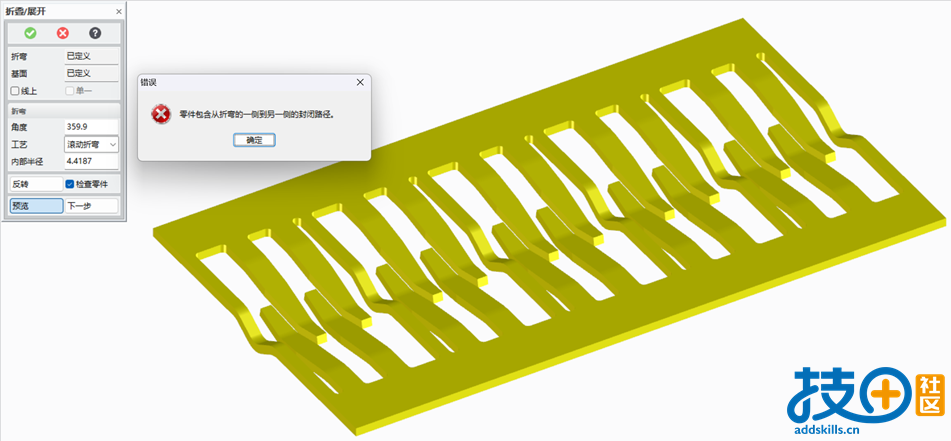

1.导入STP模型，赋予钣金属性后，可以正常展开和折弯，但无法滚圆折弯

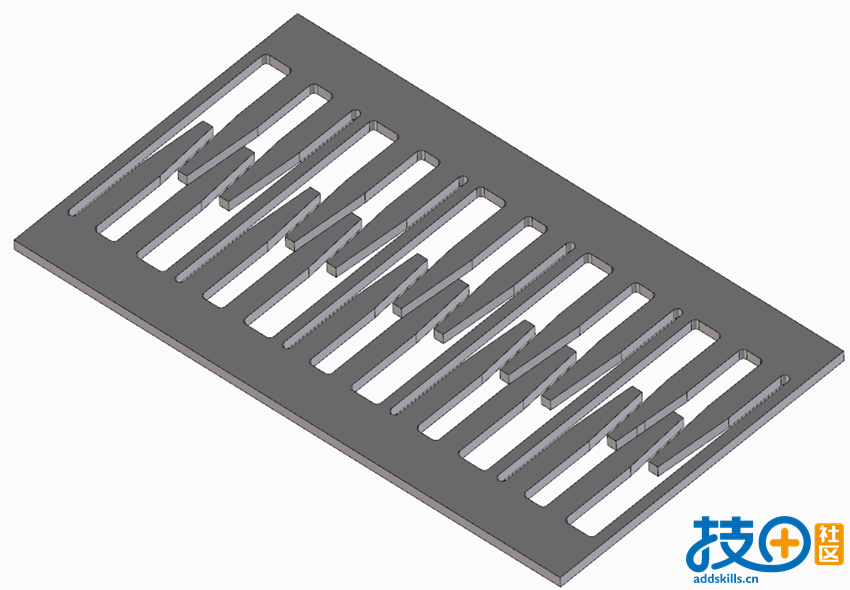

2.在CoCreate内新建一个相同的模型，可以正常展开和折弯，但无法做滚圆折弯；

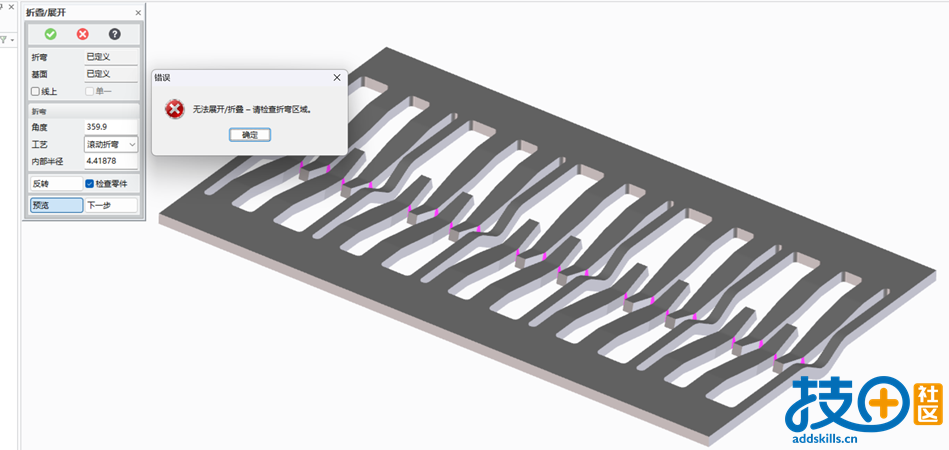

3.考虑是否是原有的折弯导致无法做滚圆折弯，尝试去掉原有折弯，再折弯，发现可以做滚圆折弯

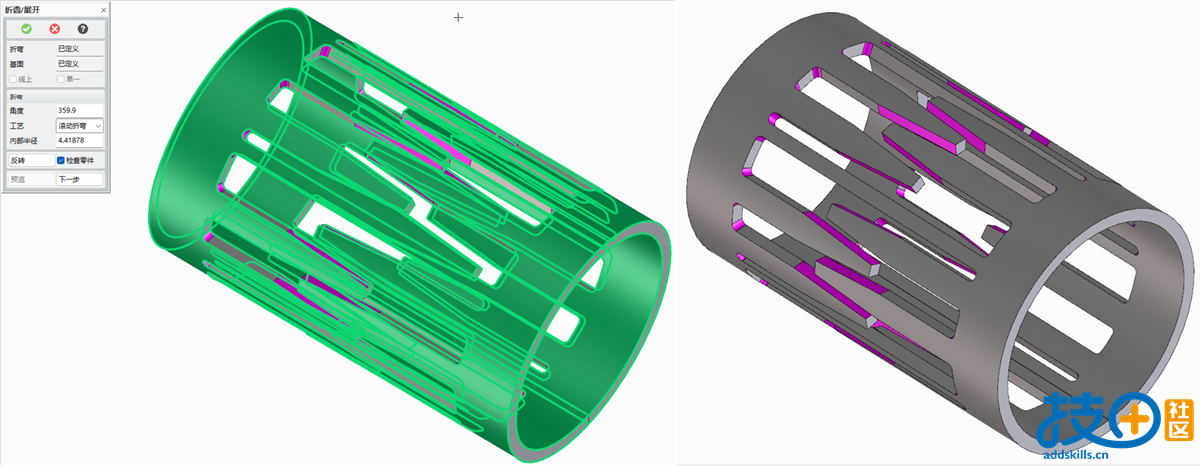

去掉原有的折弯后，再做滚圆折弯

总结：不管是导入STP模型，还是新建的，做了折弯后，再做滚圆折弯，无法成功，去掉折弯后，再做滚圆折弯，就可以。

不知道这个测试有没有普遍性，其他人有没有做过折弯后，再做滚圆折弯成功的经验，欢迎大家分享经验
