OSD带插脚的弹簧画法

电路控制板使用的弹簧，怎么画简单，有经验的兄弟们不吝赐教。

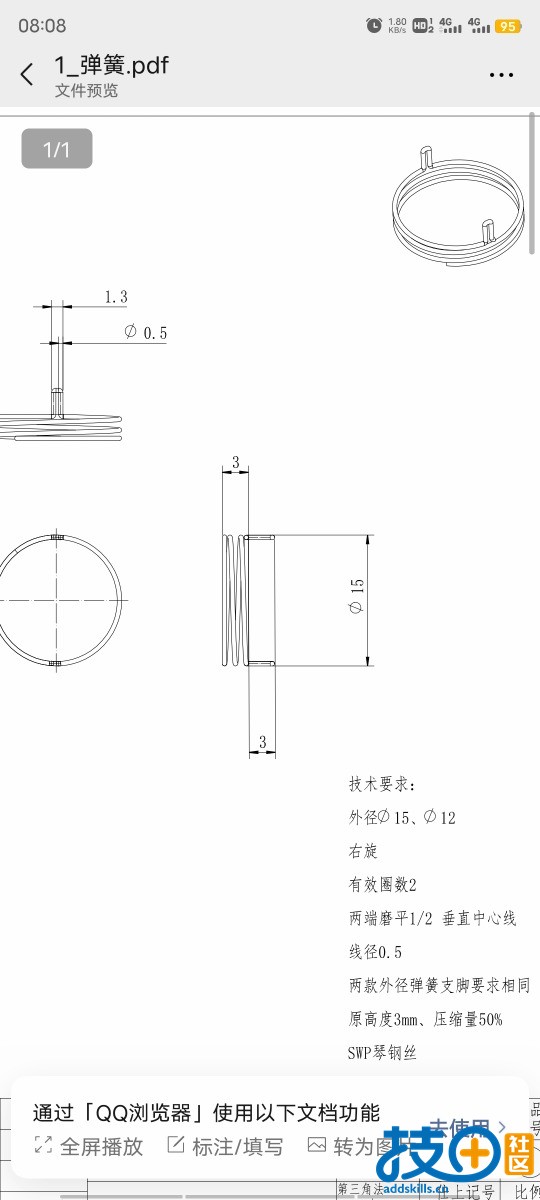

因为线径、插脚的宽度客户有要求，画时面过度不好，有时有异常面出现。附件图面为检讨用图纸。

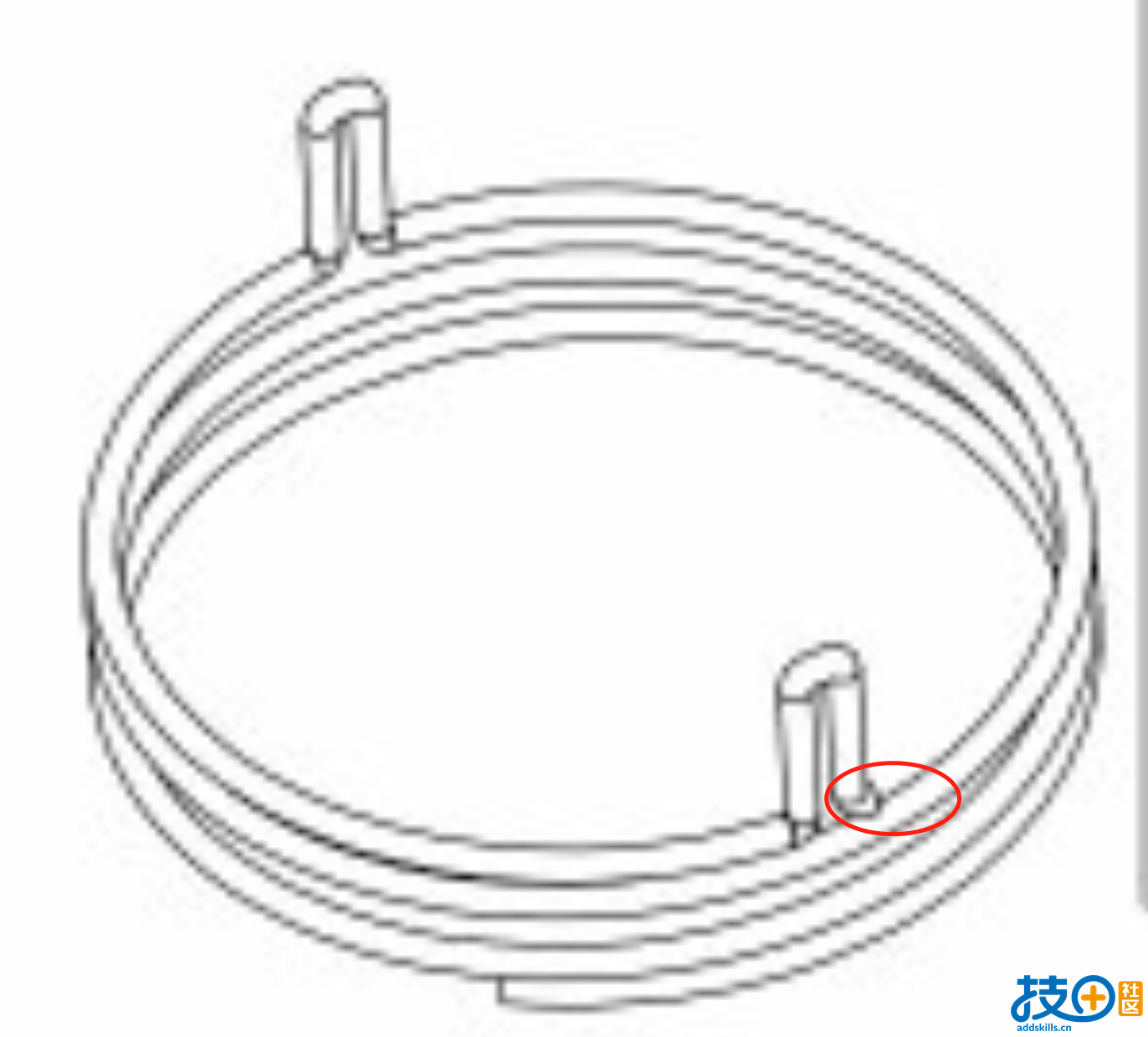

这个连接处没有连接吗？怎么感觉像断开的

Superman 发表于 2023-4-24 11:45
这个连接处没有连接吗？怎么感觉像断开的

一侧的插脚  就是断开的   两侧插脚插入电路板  反面焊接

弓木 发表于 2023-4-25 07:55
一侧的插脚  就是断开的   两侧插脚插入电路板  反面焊接

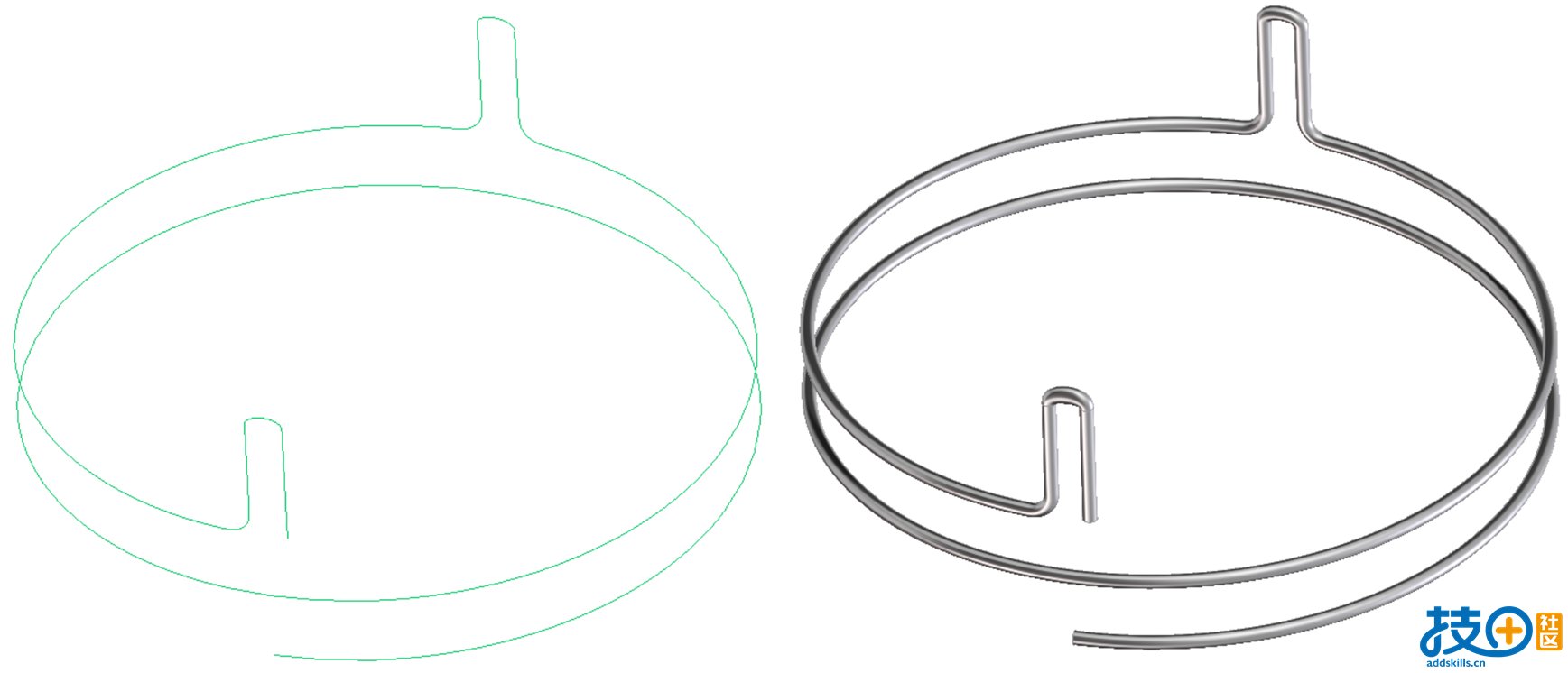

没画过类似的，插脚尺这些不太好确定，随意画了一下，插脚顶部用相切连接，但如果画0.5的线径，会提示过大，画0.3的直接就可以。如果有标准的直接用标准件吧。

Superman 发表于 2023-4-25 10:00
没画过类似的，插脚尺这些不太好确定，随意画了一下，插脚顶部用相切连接，但如果画0.5的线径，会提示过 ...

了解，谢谢。
就是线径大了后，有问题。
看看以后画细一点，标注时进行订正。
弹簧厂家加工没有问题。

弓木 发表于 2023-4-25 11:15
了解，谢谢。
就是线径大了后，有问题。
看看以后画细一点，标注时进行订正。

这个是非标自行定制的，设计对应触摸面板用的弹簧。

Superman 发表于 2023-4-25 10:00
没画过类似的，插脚尺这些不太好确定，随意画了一下，插脚顶部用相切连接，但如果画0.5的线径，会提示过 ...

请教下  是用那个命令画的  我刚才一直在试做  但是都是面都不规则了。。。

弓木 发表于 2023-4-26 21:07
请教下  是用那个命令画的  我刚才一直在试做  但是都是面都不规则了。。。    ...

先用螺旋曲线，创建螺旋曲线，然后再在相应的位置打断曲线，创建插脚，插脚顶部用相切连接，最后用管道添加创建实体

Superman 发表于 2023-4-27 09:57
先用螺旋曲线，创建螺旋曲线，然后再在相应的位置打断曲线，创建插脚，插脚顶部用相切连接，最后用管道添 ...

我也是这么画的，不好的原因还是直径有点大，我依照你的方法，把线径改了，就OK了。

弓木 发表于 2023-4-27 10:05
我也是这么画的，不好的原因还是直径有点大，我依照你的方法，把线径改了，就OK了。 ...

不清楚是不是顶部连接线没画对，线径0.5过大，导致无法生成实体，只能改小。
