翼型零件在OSD中如何绘制？

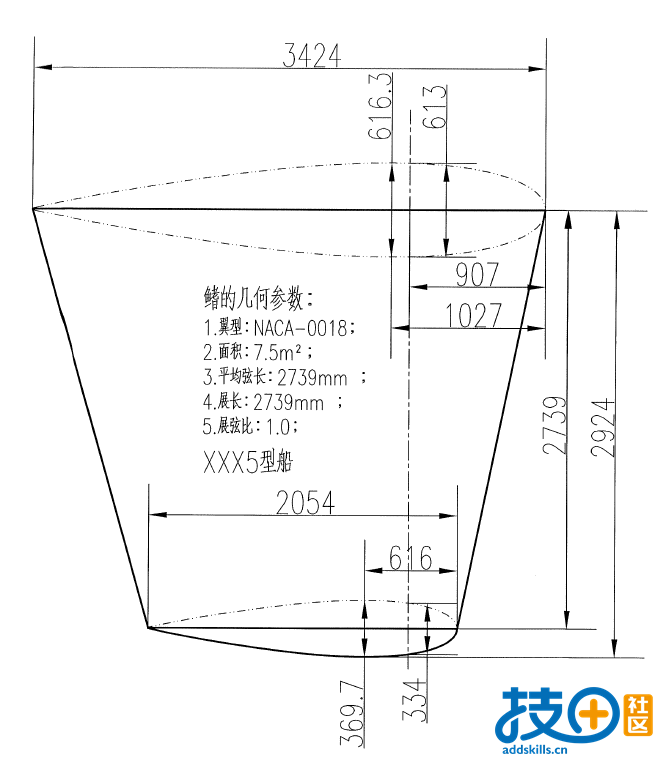

这个图只有PDF的文件，研究很久也没画出来，资料也没看懂。十分郁闷啊，望有大侠指导一下！

弓木已获得悬赏 1 贡献+2 金币

最佳答案

追加：上述方法如果是曲面作成的，记得追加面封闭图形变成实体。具体的方法都不难，以上的方法仅供参考。

• 弓木
• 发表于2023-05-24
• 详细答案 >

这个图虚实线看起来有点问题，没看懂

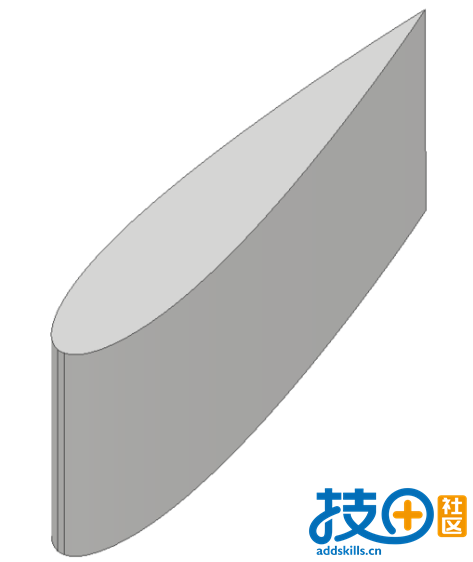

0018   好像就是这么个东西  具体就不台了解   你的图纸应该是有点问题的吧我也没看懂。

0018

弓木 发表于 2023-4-24 08:28
0018   好像就是这么个东西  具体就不台了解   你的图纸应该是有点问题的吧我也没看懂。

这个0018是使用什么生成出来的?

xing7731772 发表于 2023-5-23 14:50
这个0018是使用什么生成出来的?

没有明白你的意思，是问的造型么？还是其他？

弓木 发表于 2023-5-23 14:52
没有明白你的意思，是问的造型么？还是其他？

怎么画出来的？

好多方法：
例：
1、一个面、2D草图，角度拉伸
2、上下两个面、自由造型中的叠层拉伸（需要先建立配和线）
3、网格曲面，上下两面为架构线、完事封闭
4、引导渐变曲面也可以
5、扫描曲面也可、路径+引导线
6、其他
这个就看你平时惯用那个就用哪个、我觉得都可以。

追加：上述方法如果是曲面作成的，记得追加面封闭图形变成实体。具体的方法都不难，以上的方法仅供参考。
