Moldex3D 2020如何自定义旋转中心?(非默认的旋转中心)

Lucky 发表于 2021-6-8 16:57:34 [显示全部楼层] 回帖奖励 阅读模式 关闭右栏 0 179
Moldex3D 2020默认以零件的坐标中心为旋转中心,如何自定义旋转中心呢?
有两种自定义旋转中心的方法:

1.命令自选旋转中心

在视窗中的<显示选项工具列>中,选择第二项命令,使用者自选中心

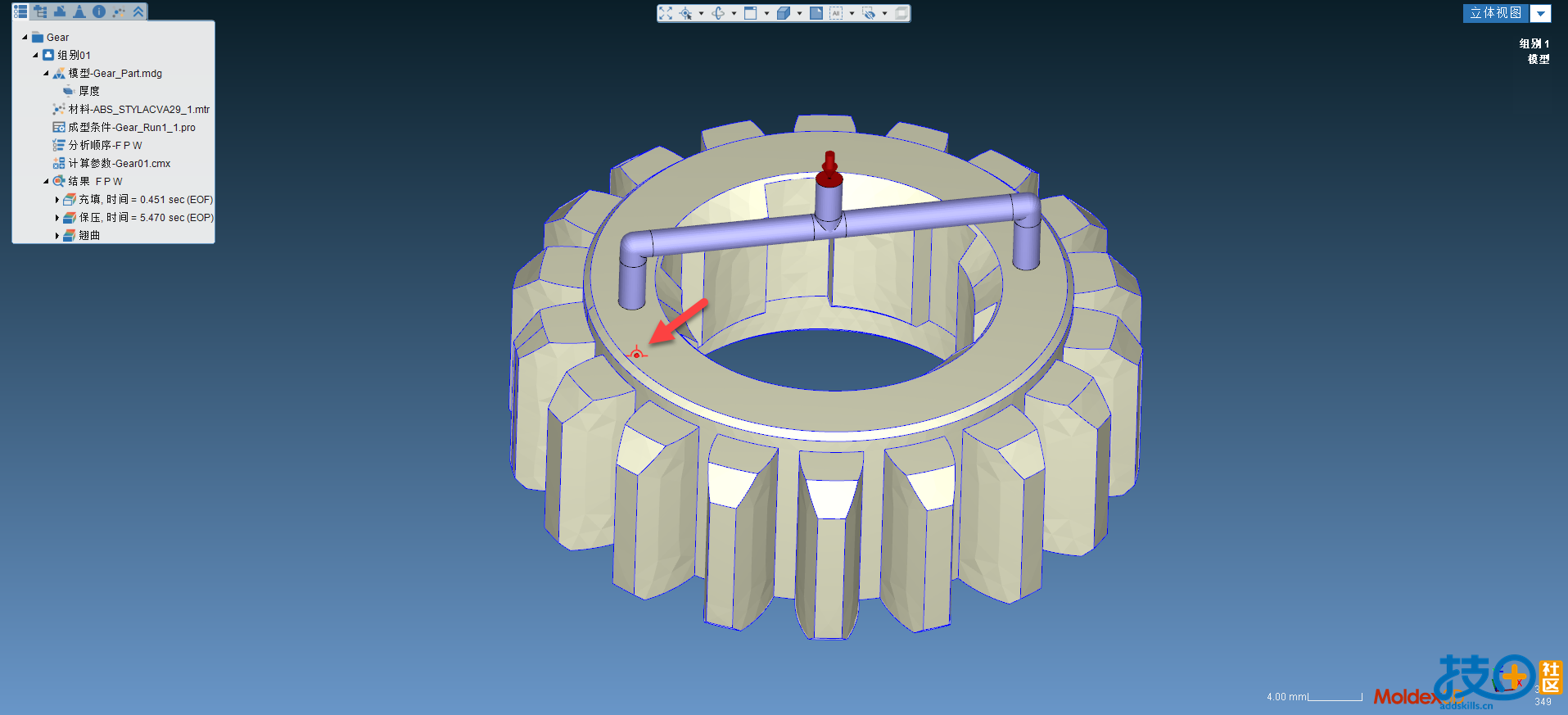

然后再在显示窗口中,鼠标右键,可以发现自定义的旋转中心,用鼠标点击产品或流道上(自定义的旋转中心只能在产品或流道上),则会选择点击的点为旋转中心,并保持此旋转中心不变。

2.按键盘“~”键

鼠标指到产品某位置,并按“~”键,则定义该点为旋转中心,用相同的方法,可随时调整旋转中心位置

视窗空白位置+“~”键,取消自定义旋转中心。
