Creo Elements/Direct查找零件lisp的使用方法

Superman 发表于 2021-6-11 16:29:32 [显示全部楼层] 回帖奖励 阅读模式 关闭右栏 5 477
首先非常感谢@倪1833 分享的search part(查找零件)lisp(他在外网找到,并翻译为英文版)。

这个lisp功能非常实用,尤其对于大装配行业的用户。

一、此lisp包含以下功能:
1)快速查找零件,支持准确查找和模糊查找
2)支持查找曲面零件(也可以快速找到装配体中的所有的破面零件)
3)支持查找3D曲线零件

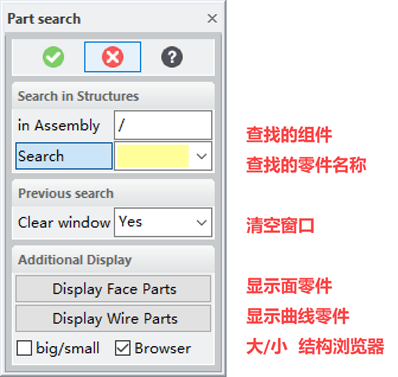

二、命令界面介绍

命令界面各选项的说明

  1. 菜单解释说明:

  2. In Assembly:需要查找的组件对象,也就是在该组件范围内查找,通过缩小搜索范围进一步精确查找

  3. Search:需要查找的对象名称

  4. Clear window: YES/清除视窗只显示搜索出的零件,NO/不清除视窗,建议保持默认YES

  5. Display Face Parts:显示所有的曲面零件,可以快速将有破面的零件显示出来,这个功能太好用了

  6. Display Wire Parts:显示所有的曲线零件,可以快速将所有的曲线零件显示出来

  7. Big/small:暂不清楚作用,保持默认不勾选,勾选后,发现无法显示搜索的结果

  8. Browser:是否展开结构浏览器,勾选后,搜索时,展开结构浏览器,定位到零件的位置
复制代码

三、功能介绍

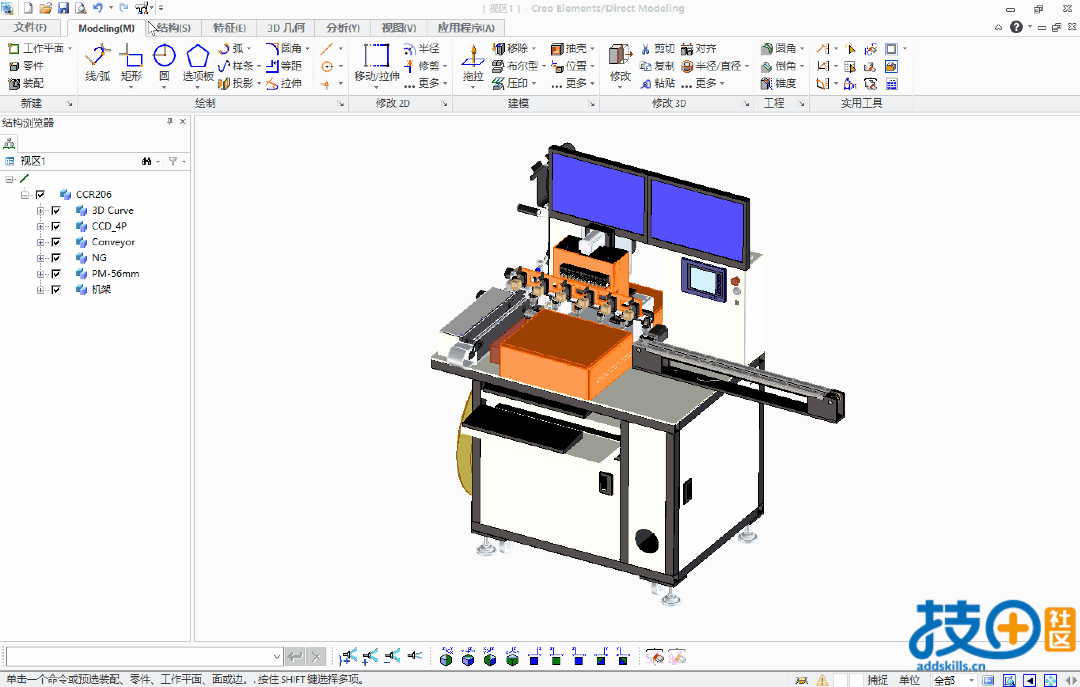

1)快速精确查找零件
输入零件名称,快速查找零件,在结构浏览器中定位

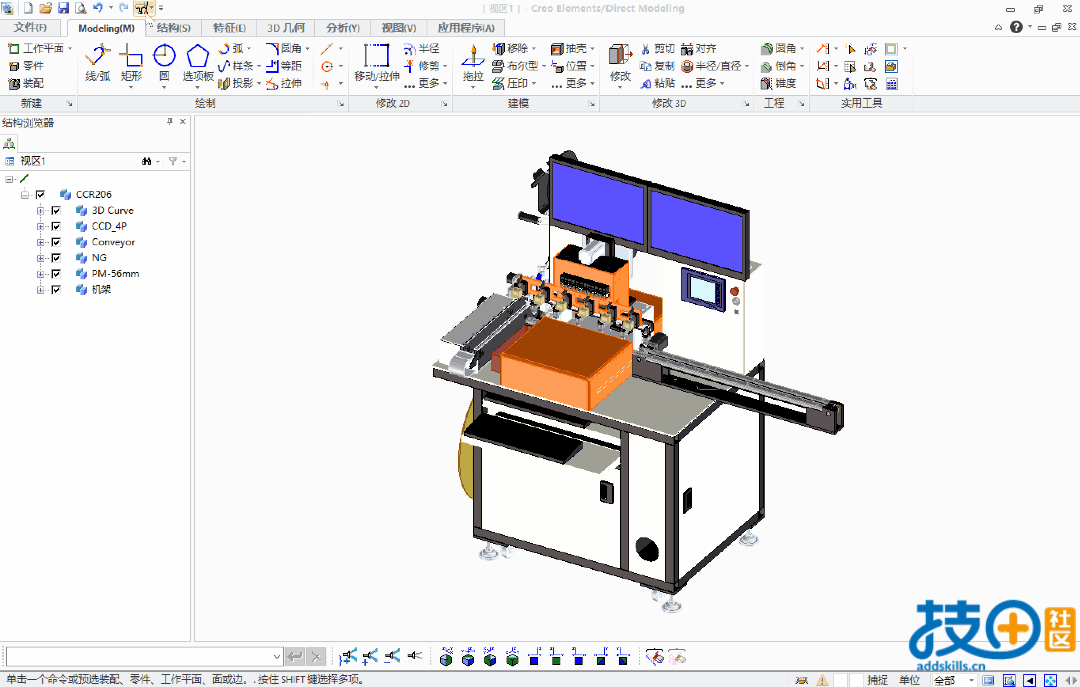

2)快速模糊查找
如只记得大概的名称,可以输入关键词,全组件搜索,也可以选择某个组件,缩小搜索范围,进一步精确搜索

3)查找曲面零件
一键查找全部曲面零件(破面零加你)

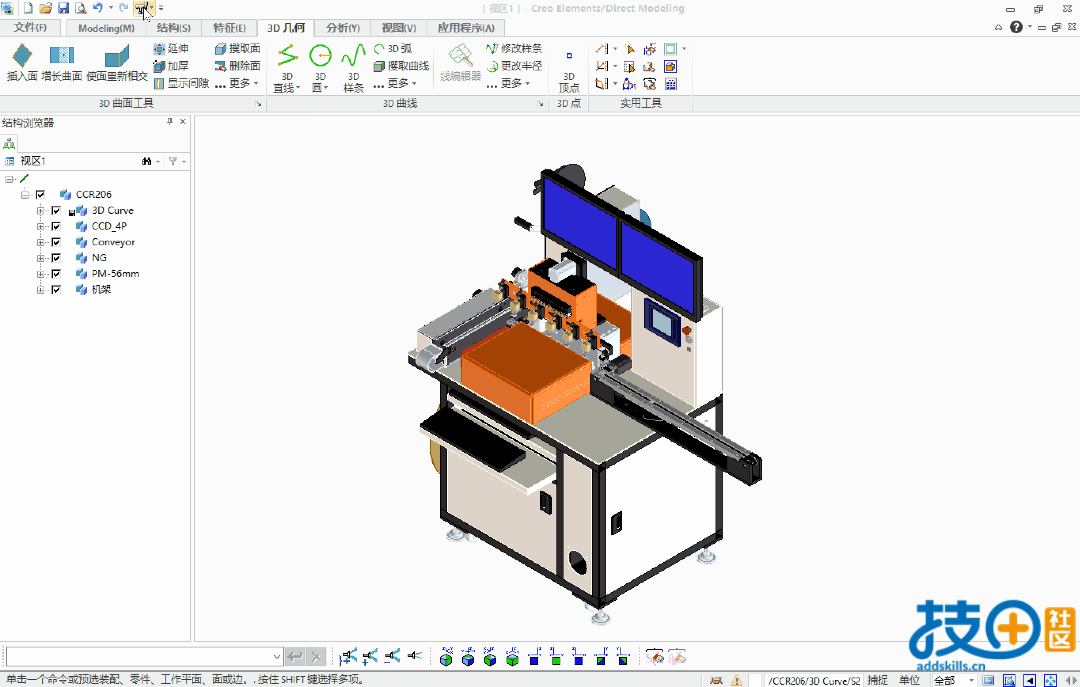

4)查找3D曲线零件
一键查找全部3D曲线

Creo Elements/Direct软件lisp汇总(不断更新中):https://www.addskills.cn/thread-215-1-1.html

回复

使用道具 举报

已有(5)人评论

跳转到指定楼层
cfan 发表于 2021-6-16 16:44:09
这个功能比较方便
回复

使用道具 举报

Superman实名认证 问题互助团队 赏金猎人 发表于 2021-6-16 17:47:35
cfan 发表于 2021-6-16 16:44
这个功能比较方便

是的,功能很实用
回复

使用道具 举报

JH1216 发表于 2021-6-19 14:24:57

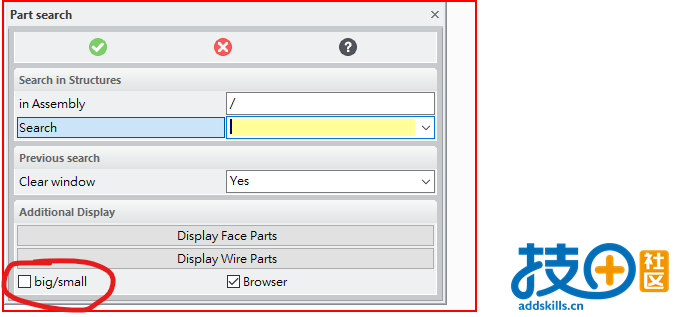

big/small 是用來要不要分辨大小寫,建議不要打勾,這樣他不管大小寫都會搜尋.
回复

使用道具 举报

Superman实名认证 问题互助团队 赏金猎人 发表于 2021-6-21 09:13:37
JH1216 发表于 2021-6-19 14:24
big/small 是用來要不要分辨大小寫,建議不要打勾,這樣他不管大小寫都會搜尋.

谢谢,搞懂这个选项的含义了。

建议不勾选,之前测试过,勾选后搜索不到零件。
回复

使用道具 举报

tangduck 发表于 2021-6-30 22:17:05
我原来都是用Ctrl + *搜索名*
至于为什么要用两个**,我也搞不懂

这个比较方便
回复

使用道具 举报
