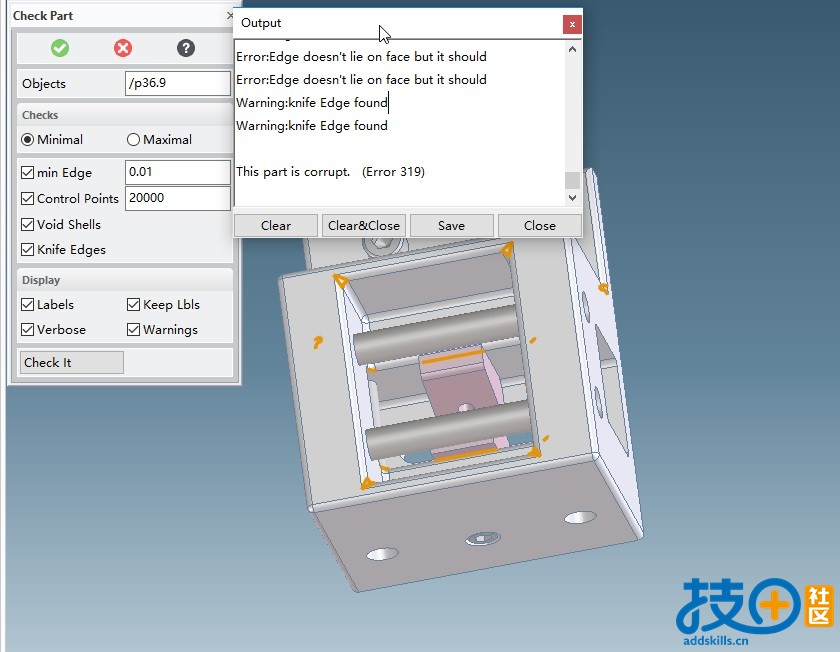

CoCreate导入stp档,检查后错误提醒This part is corrupt(Error319)

按照之前的贴子(Creo Elements/Direct打开STP时不显示模型如何解决?https://www.addskills.cn/thread-194-1-1.html

导入stp文件,可以正常显示,但是用check part进行检查时,发现好多错误,尤其是在倒圆处。

如果错误数量较多,怎么处理较好?照原图重新画?



1.zip (119.49 KB, 下载次数: 2)
回复

使用道具 举报

已有(5)人评论

跳转到指定楼层
Superman实名认证 问题互助团队 赏金猎人 发表于 2021-4-6 13:26:30
建议:原始stp导入时,选项—直接——分辨率自定义,选择低一点的分辨率。此产品没有特别复杂的曲面,应该是分辨率的问题。
回复

使用道具 举报

Superman实名认证 问题互助团队 赏金猎人 发表于 2021-4-29 17:41:16
如果调整精度还是有破面,只能靠手动修复零件,破面问题基本都是在圆角处,可以把圆角除去掉,然后再倒圆角。
另外,此零件原档应该是装配体,但将其保存为一个零件了,原档保存有问题。

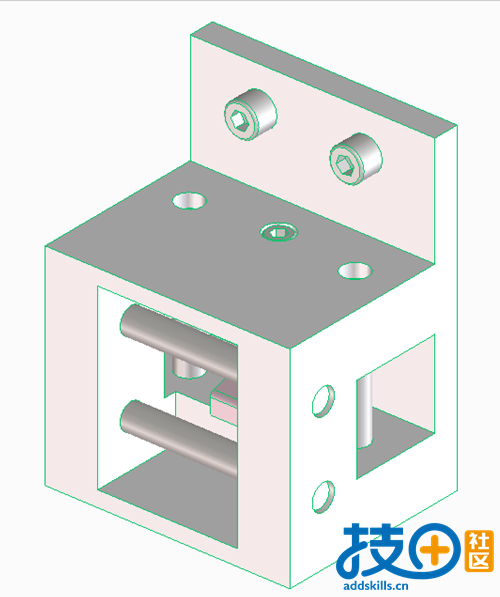

修复好的零件: 破面修复好的.zip (72.7 KB, 下载次数: 0)
回复

使用道具 举报

倪1833 发表于 2021-4-30 08:53:40
Superman 发表于 2021-4-29 17:41
如果调整精度还是有破面,只能靠手动修复零件,破面问题基本都是在圆角处,可以把圆角除去掉,然后再倒圆角 ...

谢谢,根本原因应该就是转档问题。在曲面接缝处容易出现破损。一般需要手动逐个修复。
特别复杂的只能重画。
在删除原倒角时,选择被删除边有时也较困难。选择的边不合适会报错不让删。
回复

使用道具 举报

Superman实名认证 问题互助团队 赏金猎人 发表于 2021-4-30 11:36:48
倪1833 发表于 2021-4-30 08:53
谢谢,根本原因应该就是转档问题。在曲面接缝处容易出现破损。一般需要手动逐个修复。
特别复杂的只能重 ...

去圆角有很多技巧,说两个常用方法:
1.识别圆角,<Modeling>——<工程>——<圆角>——<识别>
因为外部导入的stp档,虽是圆角外观,但没有圆角属性,先将其识别为圆角,然后再直接删除圆角(当然也可以直接剪切),这种删除适合简单的,没有太多圆角链接一起的。

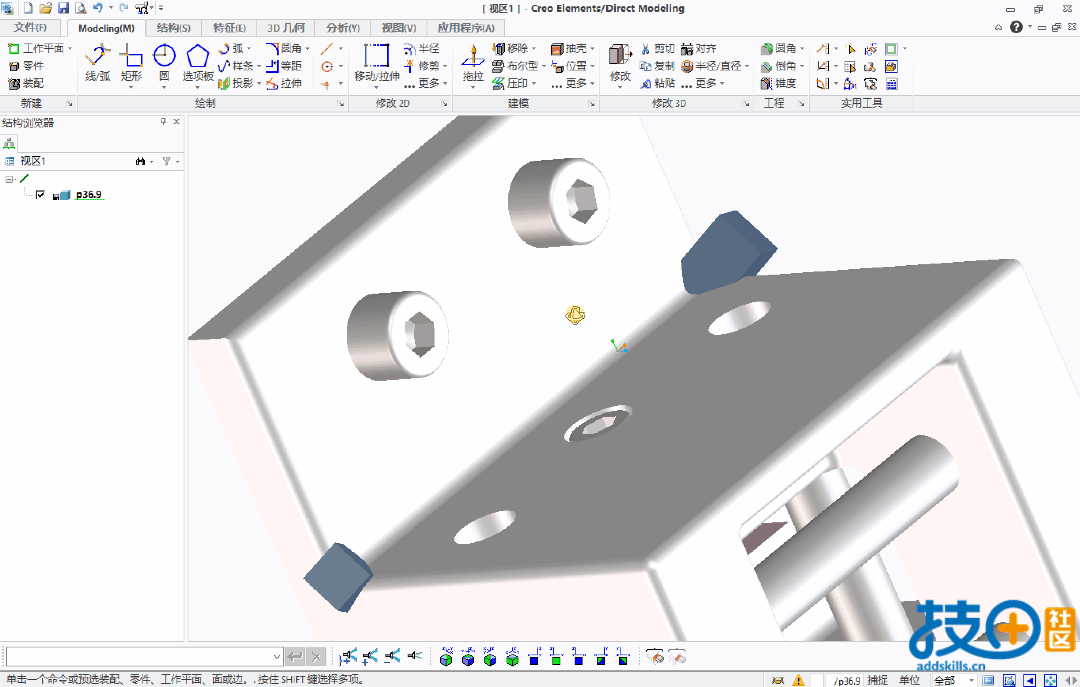

2.打钉子再删除。这种适合圆角链接一起,无法单独删除的,可以先打钉子隔断,然后再删除。

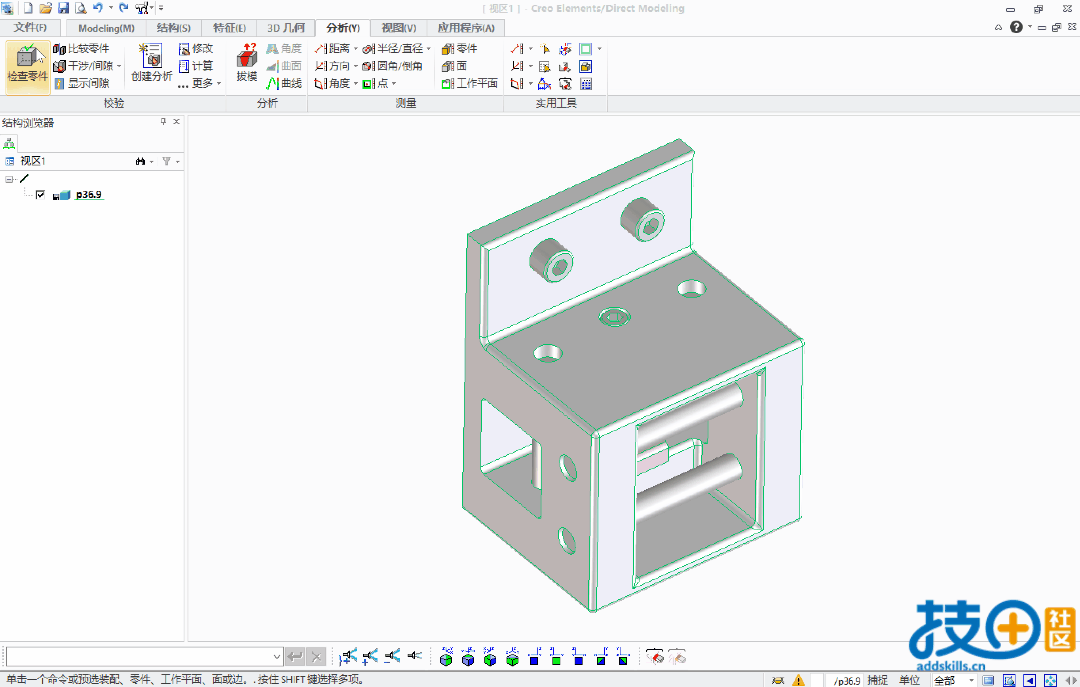

如下图,比如通过检查,发现了产品有错误提醒,通过剪切尝试删除,发现无法删除圆角。

通过打钉子,将圆角链接的部分分割开,这样避免了删除某一处圆角,而牵连到其他区域的圆角。等所有的圆角删除后,再删除钉子即可,这种方法是最常用的。



回复

使用道具 举报

倪1833 发表于 2021-4-30 14:28:28
Superman 发表于 2021-4-30 11:36
去圆角有很多技巧,说两个常用方法:
1.识别圆角,——————
因为外部导入的stp档,虽是圆角外观,但 ...

之前没想过打钉子,你这一说豁然开朗,谢谢!
