Moldex3D如何查看VP(Pressure at V/P switchover)切换时压力大小?

Lucky 2021-11-20 16:39:46 发表于 结果判读 [显示全部楼层] 回帖奖励 阅读模式 关闭右栏 0 114
一般我们都会看压力大小,左侧的模流分析结果选项中专门有压力的结果。但有时客户要求提供V/P切换时的压力大小

这个压力大小,在左侧结果选项中,并没有直接体现,如何查看呢?

方法如下:

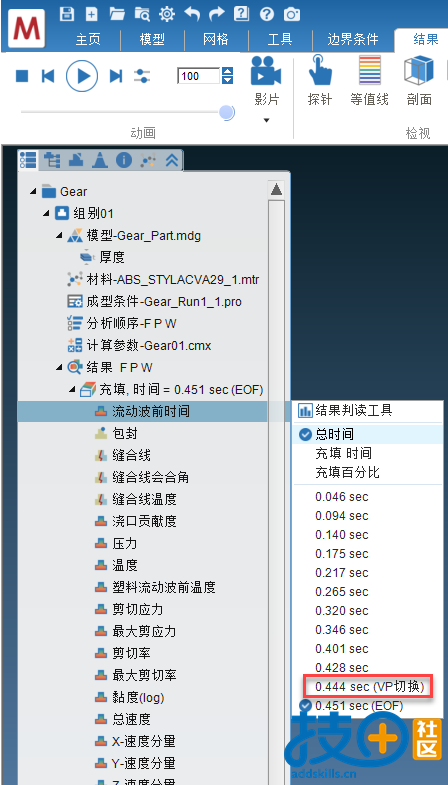

1.充填结果—流动波前时间 —右键 —选择VP切换

2.再选择压力,这时显示的压力就是V/P切换点时的压力大小

注:注塑填充过程中当型腔快要充满时,螺杆的运动从流动速率控制转换到压力控制。这个转化点称为保压切换控制点,也就是V/P切换点。
